Mäander oder Schnecke: Welches Verlegemuster passt?
Das Verlegemuster bestimmt Temperaturverteilung, Biegeradien und Materialbedarf. Mäander und Schnecke werden oft verwechselt – hier der sachliche Vergleich für die Planung.
Aktualisiert: 2026-07-29
Warum das Muster überhaupt zählt
Bei Wasser-Fußbodenheizungen verläuft das Heizungsrohr in Schleifen durch den Raum. Das Muster beeinflusst, wie gleichmäßig warm und kalt nebeneinander liegen, wie viele Biegungen nötig sind und wie lang eine Heizschlange wird. Falsche Musterwahl kann zu spürbaren Temperaturstreifen führen oder die maximale Rohrlänge pro Heizkreis überschreiten. Für die Planung reicht deshalb nicht „irgendwie durch den Raum“ – Sie brauchen ein definiertes Schema.
Hersteller geben Mindestbiegeradien, empfohlene Verlegeabstände und manchmal Musterpräferenzen vor. Ihr Verlegeplan sollte das gewählte Muster eindeutig zeigen, damit Ausführung und spätere Dokumentation übereinstimmen. Ein geometrischer Online-Planer kann Mäander und Doppelmäander darstellen – Schnecke dient oft der Orientierung, wird aber nicht überall gleich geplant.
Das Muster wirkt auch auf den Montageaufwand: Mäander erfordert diszipliniertes Abstecken an den Raumenden, Schnecke braucht Platz für die Spirale in der Raummitte. Wer beides versteht, kann das Angebot des Installateurs besser einordnen – nicht jede teurere Verlegung ist willkürlich, manchmal spart das Muster später Zeit auf der Baustelle.
Mäander: der Allrounder
Beim Mäander (auch Wendel- oder Schlangenverlegung genannt) durchläuft das Rohr den Raum in parallelen Bahnen: hin, Biegung, zurück, Biegung, wieder hin. Vor- und Rücklauf liegen abwechselnd nebeneinander. Vorteil: relativ gleichmäßige Wärmeverteilung über die Fläche, gut beherrschbare Biegeradien an den Wendungen, flexibel in rechteckigen Räumen. Nachteil: an den kurzen Seiten des Raumes entstehen engere Biegungen – dort muss der Verlegeabstand stimmen.
Doppelmäander legt zwei parallele Mäanderbahnen gleichzeitig, um Zeit zu sparen – optisch ähnlich, logistisch anspruchsvoller. Für die Planung bedeutet das: doppelte Aufmerksamkeit bei Schlauchlänge und Symmetrie. Unser Planer unterstützt Mäander und Doppelmäander als geometrischen Entwurf – prüfen Sie die resultierende Länge immer gegen die Grenzwerte Ihres Systems.
In schmalen Räumen (Gäste-WC, Hausflur) kann Mäander mit wenigen Bahnen auskommen – prüfen Sie, ob ein einzelner Heizkreis die Fläche sinnvoll abdeckt. In großen Wohnzimmern entstehen viele Wendungen; jede zusätzliche Biegung kostet Länge. Der Planer zeigt Ihnen die Geometrie, bevor Sie sich festlegen.
Schnecke und Spirale: wann sie vorkommen

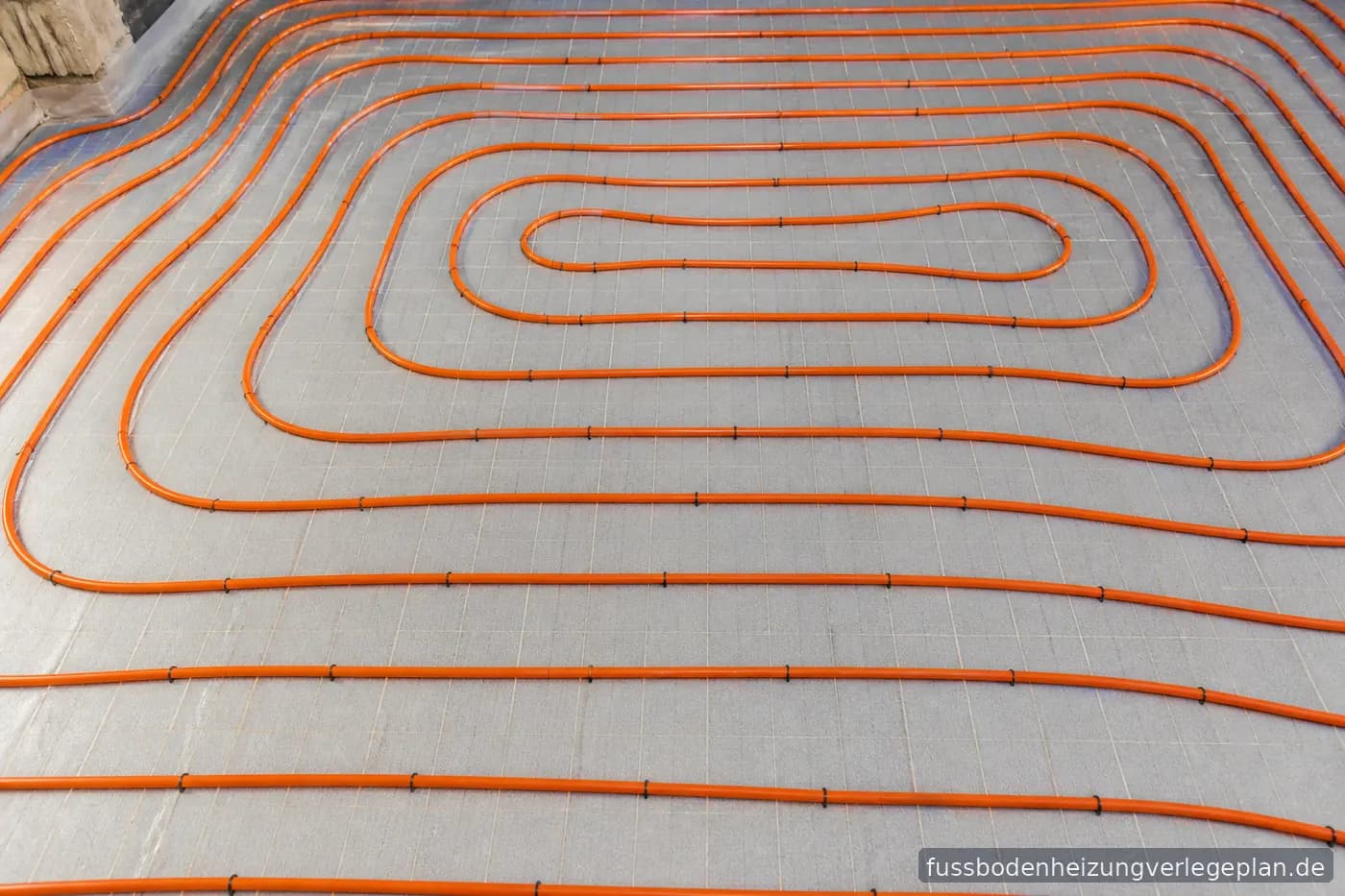

Die Schnecke (Spirale) führt das Rohr von außen nach innen oder von der Mitte nach außen in konzentrischen Windungen. Vorteil: oft weichere, gleichmäßigere Biegungsradien und in manchen Raumformen kürzere Wege. Nachteil: Vor- und Rücklauf liegen nicht durchgängig im Wechsel – in der Mitte oder am Rand können wärmer oder kälter liegende Zonen entstehen, wenn das System nicht passend ausgelegt ist.
Schnecke wird bei bestimmten Systemen und in Sonderformen eingesetzt, ist aber nicht überall Standard. Wenn Ihr Fachbetrieb Schnecke bevorzugt, lassen Sie sich begründen, wie Temperaturgleichheit und Heizkreislänge gesichert werden. Für die eigene Planung mit einem Mäander-orientierten Tool hilft der Schnecke-Vergleich vor allem zur Einordnung: Sie verstehen, warum der Monteur ein anderes Schema vorschlägt – ohne voreilig zu kopieren.
Bei der Schnecke ist der Startpunkt entscheidend: Beginnt das heiße Rohr innen oder außen, verschiebt sich das Temperaturprofil. Manche Betriebe kombinieren Schnecke mit zusätzlichen Randbahnen. Fragen Sie nach, wenn Ihnen ein reines Spiralmuster im Angebot begegnet – und verlangen Sie eine Skizze, die zur späteren Dokumentation passt.

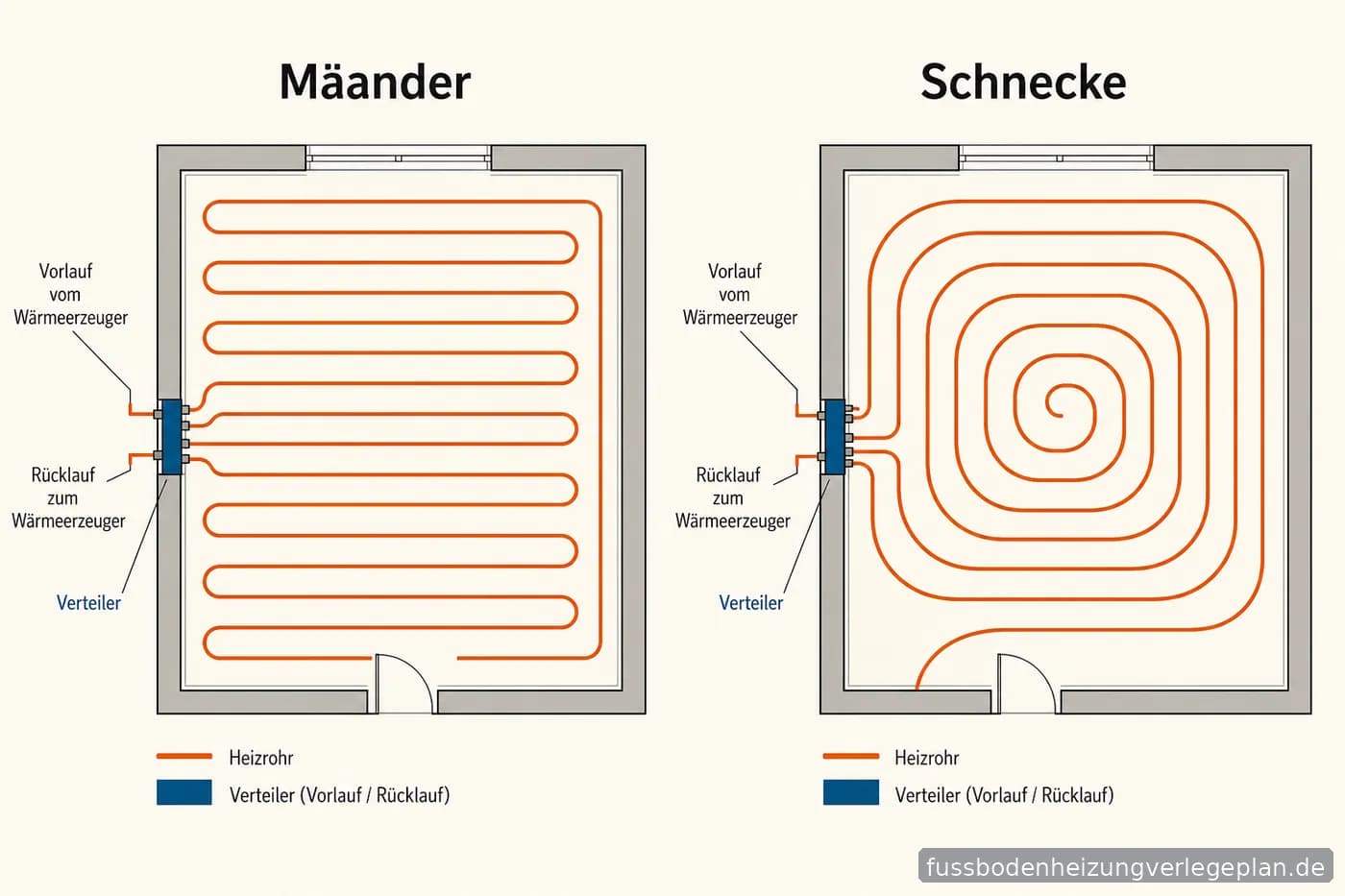

Mäander und Schnecke im direkten Vergleich
Temperaturverteilung: Mäander mischt Vor- und Rücklauf in jeder Bahn – tendenziell ruhigeres Bodengefühl. Schnecke kann in der Spirale stärkere Gradienten erzeugen, je nach Startpunkt und Raumgröße. Materialbedarf: ähnlich, wenn Verlegeabstand gleich – entscheidend ist die tatsächliche Rohrlänge, nicht nur das Muster. Biegeradien: Schnecke oft sanfter; Mäander erfordert saubere 180°-Wendungen an den Raumenden.
Raumform: L-förmige oder schmale Räume favorisieren oft Mäander, weil Bahnen der Geometrie folgen. Große quadratische Flächen können für Schnecke sprechen – wenn der Fachbetrieb das System so auslegt. Planungspraxis: Legen Sie im Entwurf Mäander fest, vergleichen Sie Schlauchlänge und Randabstände, und besprechen Sie Alternativen mit der Ausführung, bevor Sie Rohr bestellen.
Ein praktischer Test: Legen Sie im Planer dasselbe Raummaß einmal mit Mäander und prüfen Sie Schlauchlänge und Bahnenanzahl. Wenn der Installateur Schnecke vorschlägt, vergleichen Sie die Längen – nicht das Muster allein entscheidet über den Erfolg, sondern die passende Auslegung zum Raum und System. Dokumentieren Sie beide Varianten kurz, falls Sie später nachjustieren müssen.
Entscheidungshilfe für Ihren Verlegeplan
Fragen Sie: Welches Muster kennt mein Installateur zuverlässig? Welche Muster schreibt der Hersteller vor oder empfiehlt? Passt die maximale Heizschlangenlänge in den größten Raum mit meinem Wunschabstand? Wo liegen feste Einbauten – dort sollten keine scharfen Wendungen entstehen. Wenn Sie unsicher sind, bleiben Sie beim Mäander als Planungsbasis – er ist am weitesten verbreitet und im Planer abbildbar.
Probieren Sie im Planer verschiedene Verlegeabstände (z. B. 10 cm vs. 15 cm) und beobachten Sie, wie sich Schlauchlänge und Bahnenanzahl ändern. Dokumentieren Sie das gewählte Muster auf dem Plan mit Legende. So vermeiden Sie, dass auf der Baustelle „aus Erfahrung“ umgestellt wird, ohne dass Bauherr oder Dokumentation mitziehen.
Notieren Sie auf dem Ausdruck: Verlegemuster, Rohrabstand, Heizkreisnummer, Datum. Eine kurze Legende reicht – „M = Mäander, Abstand 10 cm, HK 3“. Das dauert zwei Minuten und spart später Stunden, wenn der Boden aufgestemmt werden müsste, weil niemand mehr weiß, wie verlegt wurde. Gerade bei mehreren Räumen pro Heizkreis lohnt sich diese Disziplin besonders.
