Nachträgliche Fußbodenheizung: Verlegeplan selbst vorbereiten
Wer eine Fußbodenheizung nachträglich einplant, steht vor engen Räumen, niedrigen Aufbauhöhen und unbekannten Untergründen. Ein eigener Verlegeplan hilft – hat aber klare Grenzen.
Aktualisiert: 2026-07-29
Retrofit unterscheidet sich vom Neubau
Nachträgliche Fußbodenheizung kommt in bestehende Gebäude: begrenzte Aufbauhöhe, unbekannte Dämmung, Türanschlüsse, die nicht mehr passen, und oft mehrere Räume mit unterschiedlichen Untergründen. Im Neubau plant man auf der grünen Wiese; beim Retrofit entscheidet jeder Zentimeter, ob Türen noch schließen und Anschlüsse erreichbar bleiben. Ein Verlegeplan ist deshalb besonders wichtig – er zwingt Sie, Engstellen vor dem Einkauf zu sehen.
Systeme für nachträglichen Einbau (Trockenbau-Platten, Fräsen in den Estrich, dünne Heizmatten) haben unterschiedliche Mindestabstände und Biegeradien. Ihr Plan muss zum gewählten System passen. Was Sie realistisch selbst leisten können: Raum vermessen, Heizzonen skizzieren, Verlegeabstand wählen, Material grob abschätzen. Was Fachleute übernehmen sollten: Heizlast, hydraulische Einbindung, Fräsarbeiten, Druckprüfung und Estricharbeiten.
Altbauten bringen zusätzliche Unwägbarkeiten: unebene Decken, nachgezogene Leitungen, fehlende Dämmung im Randbereich. Manchmal lohnt es sich, nur einzelne Räume nachzurüsten statt die ganze Etage. Der Verlegeplan macht solche Teillösungen sichtbar – inklusive der Frage, ob der bestehende Verteiler überhaupt genug Heizkreise frei hat. Sprechen Sie das früh mit dem Installateur ab.
Was Sie vor dem Plan brauchen
Messen Sie jeden Raum inklusive Aussparungen: feste Küchenzeilen, Badewanne, bodentiefe Fenster, Treppenpodeste. Notieren Sie Türhöhen und Schwelle – der neue Aufbau darf sie nicht blockieren. Prüfen Sie, wo der Verteiler sitzen kann: Nähe zum Heizkreisverteiler spart Rohrlänge und Druckverlust. Klären Sie mit dem Hersteller des Retrofit-Systems die maximale Heizschlangenlänge pro Kreis und den empfohlenen Rohrabstand.
Fotografieren Sie den Ist-Zustand: Estrichdicke, Unebenheiten, vorhandene Dämmung. Bei Frässystemen zählt die verbleibende Estrichstärke über den Fräskanälen. Ohne diese Daten wird jeder Verlegeplan zur Schätzung. Sammeln Sie außerdem Informationen zum geplanten Bodenbelag – sein Wärmedurchlasswiderstand beeinflusst, ob die nachträgliche Heizung überhaupt ausreichend Leistung bringt.
Achten Sie auf Heizkörper, die parallel weiterlaufen sollen: Die Fußbodenheizung muss hydraulisch sinnvoll eingebunden werden. Notieren Sie im Plan, welche Räume komplett umgestellt werden und wo Übergangsfugen im Belag nötig sein könnten. Auch Leitungswege vom Verteiler in entfernte Räume gehören zur Planung – nicht nur die Schleifen im Zielraum.

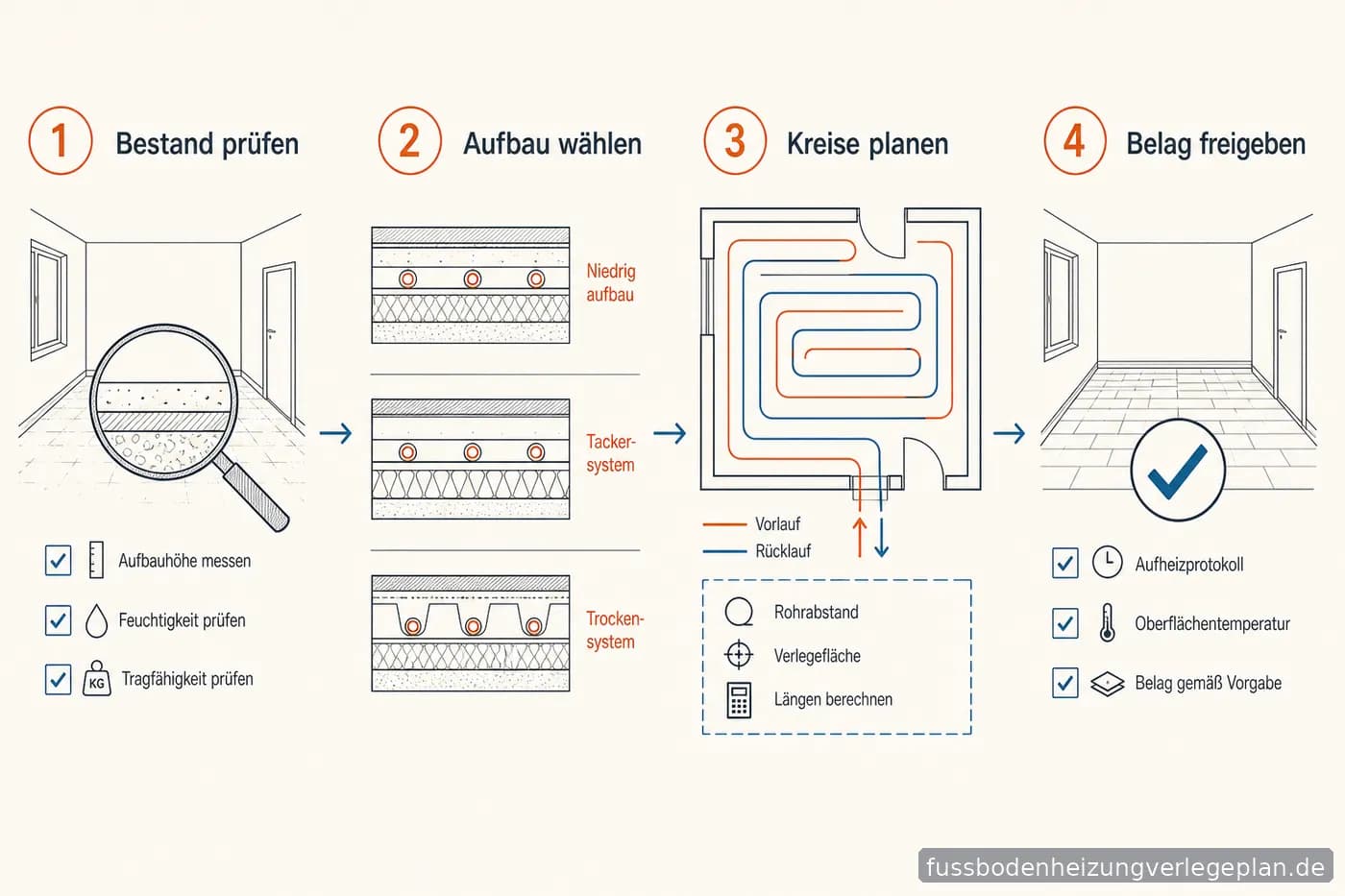

Schritt für Schritt: Vom Aufmaß zum brauchbaren Plan
1) Räume als Rechtecke oder L-Formen erfassen, Nischen markieren. 2) Randabstände zum Außenwandbereich und zu festen Bauteilen einhalten – typisch 5 bis 10 cm, Herstellerangaben beachten. 3) Verlegemuster wählen: Mäander ist bei Retrofit häufig, weil es sich an Raumformen anpasst. 4) Startpunkt festlegen, oft nahe am Verteiler. 5) Schleifen planen und prüfen, ob die maximale Schlauchlänge pro Heizkreis eingehalten wird. 6) Plan exportieren oder ausdrucken und mit dem Installateur besprechen.
Im Online-Planer können Sie verschiedene Raumformen und Abstände durchspielen, bevor Sie Material ordern. Testen Sie, ob ein engerer Verlegeabstand nötig wäre, um die Fläche ausreichend zu beheizen – das ist eine Richtung für das Gespräch mit dem Fachbetrieb, keine Ersatzberechnung. Dokumentieren Sie Annahmen im Plan (Systemname, Rohrabstand, geplanter Belag), damit später niemand raten muss.
Vergleichen Sie mindestens zwei Varianten: engerer Abstand mit kürzeren Schleifen versus weiterer Abstand mit weniger Rohr. Notieren Sie die resultierende Schlauchlänge pro Raum – sie ist oft der Engpass beim Retrofit, wenn der Verteiler weit entfernt liegt. Ein ausgedruckter Plan auf der Baustelle hilft beim Abstecken, bevor die erste Bahn verlegt wird.
Grenzen des Selbermachens
Ohne Heizlastberechnung wissen Sie nicht, ob 10 cm oder 15 cm Verlegeabstand ausreicht. Ohne Kenntnis der Vorlauftemperatur und des Wärmedurchlasswiderstands des Bodenaufbaus bleibt die Planung geometrisch korrekt, thermisch aber ungeprüft. Fräsarbeiten im Estrich erfordern Erfahrung und Gerät – Fehlfräsungen schwächen den Boden. Druckprüfung, Befüllen und Abgleich der Heizkreise sind Pflicht vor dem Verputzen.
Auch die Baustellenlogistik ist anspruchsvoll: Möbel raus, Türen aus, Staub, Trocknungszeiten. Wer nur den Plan selbst macht, spart Planungskosten – nicht Ausführungsrisiko. Holen Sie mindestens ein Angebot von einem Fachbetrieb ein und lassen Sie Ihren Vorentwurf kommentieren. Viele Installateure schätzen vorbereitete Kunden, erwarten aber, dass sie die Verantwortung für die Heizungsauslegung tragen.
Elektrische Fußbodenheizung für Feuchträume ist ein Sonderfall: andere Normen, andere Planung. Dieser Ratgeber bezieht sich auf Wasser-Fußbodenheizung mit Verlegeplan für Rohrschlangen. Wenn Sie elektrische Matten erwägen, brauchen Sie andere Unterlagen – vermischen Sie die Systeme nicht im selben Plan.
Typische Retrofit-Fehler im Plan
Zu optimistische Aufbauhöhe: Der neue Belag plus Heizsystem plus Estrich oder Plattenüberbau passt nicht unter die Tür. Heizkreis zu lang geplant – der Verteiler kann nicht alle Räume sinnvoll speisen. Aussparungen vergessen: Spüle, WC, Duschwanne – dort wird nicht geheizt, aber der Rand muss im Plan sichtbar sein. Keine Dehn- oder Randdämmung eingeplant, obwohl der Estrich danach verlangt.
Und: Plan erstellt, nie mit Ausführung abgestimmt. Beim Retrofit ändern sich Maße oft noch auf der Baustelle (wenn z. B. eine Wand fällt). Halten Sie den Plan versioniert und passen Sie ihn vor dem Verlegen an. Nutzen Sie den Planer erneut, wenn sich die Raumgeometrie ändert – ein veralteter Entwurf ist auf der Baustelle schlimmer als gar keiner.
Weiterer Klassiker: Material bestellt, bevor der Untergrund saniert ist. Erst Estrichausgleich, Feuchtigkeit und Dämmung klären, dann den finalen Verlegeplan zeichnen. Sonst stimmen Abstände und Mengen nicht, wenn der Boden später zwei Zentimeter höher liegt als angenommen.
