Fußbodenheizung-Verlegeplan: Pflicht und Verantwortung
Ein Verlegeplan für die Fußbodenheizung ist mehr als eine Skizze auf der Baustelle. Er ordnet Rollen, dokumentiert Abstände und schützt vor teuren Nacharbeiten – doch wer ist dafür zuständig?
Aktualisiert: 2026-07-29
Was ein Verlegeplan leistet – und was nicht

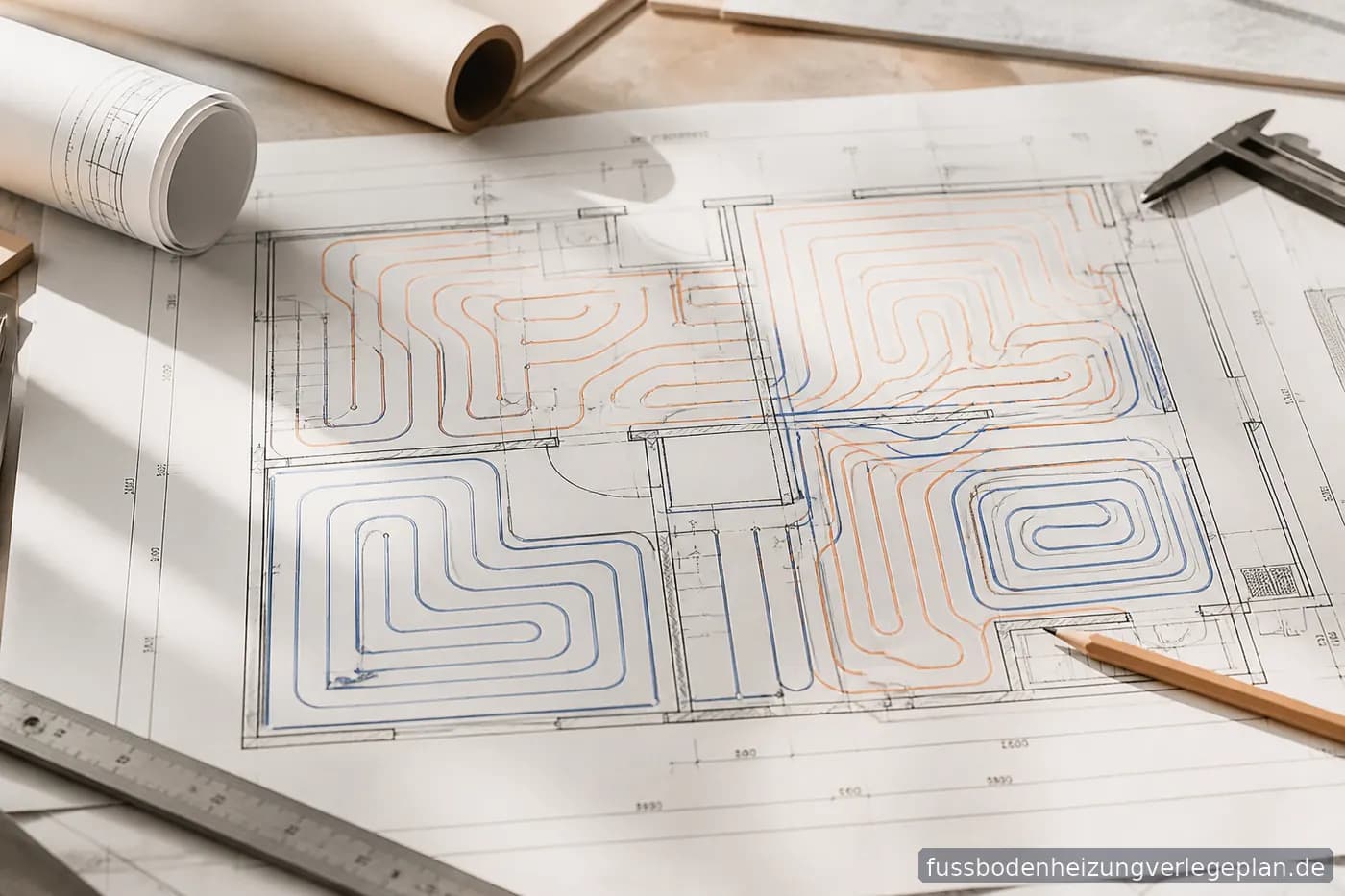

Der Fußbodenheizung-Verlegeplan zeigt, wie Heizungsrohre oder Heizmatten im Raum verlaufen: Abstände zum Rand, Verlegeabstand, Schleifen oder Bahnen, Anschlussstellen und ggf. Aussparungen für feste Einbauten. Er dient als Vorentwurf für die geometrische Lage der Heizschlangen – nicht als statische Berechnung der Heizlast oder als abgenommene Fachplanung nach DIN oder Herstellervorgaben. Wer das unterscheidet, vermeidet spätere Missverständnisse auf der Baustelle.
Ein guter Plan reduziert Konflikte zwischen Estrichleger, Heizungsbauer und Bodenleger. Er macht sichtbar, wo Wärmezonen liegen, wo keine Bohrungen gesetzt werden dürfen und wie viel Material voraussichtlich benötigt wird. Er ersetzt jedoch nicht die Auslegung durch einen Heizungsfachbetrieb, die hydraulische Abstimmung des Systems oder die Freigabe des Bodenaufbaus durch den Hersteller von Estrich und Belag.
In Ausschreibungen und auf der Baustelle wird der Begriff „Verlegeplan“ manchmal für ganz unterschiedliche Unterlagen verwendet: reine Geometrie, Heizlastnachweis oder komplette Revisionsmappe. Klären Sie deshalb beim Projektstart, welche Inhalte erwartet werden – Maßstab, Heizkreisnummern, Legende, Datum und Hinweis auf den Planungsstatus vermeiden Missverständnisse.

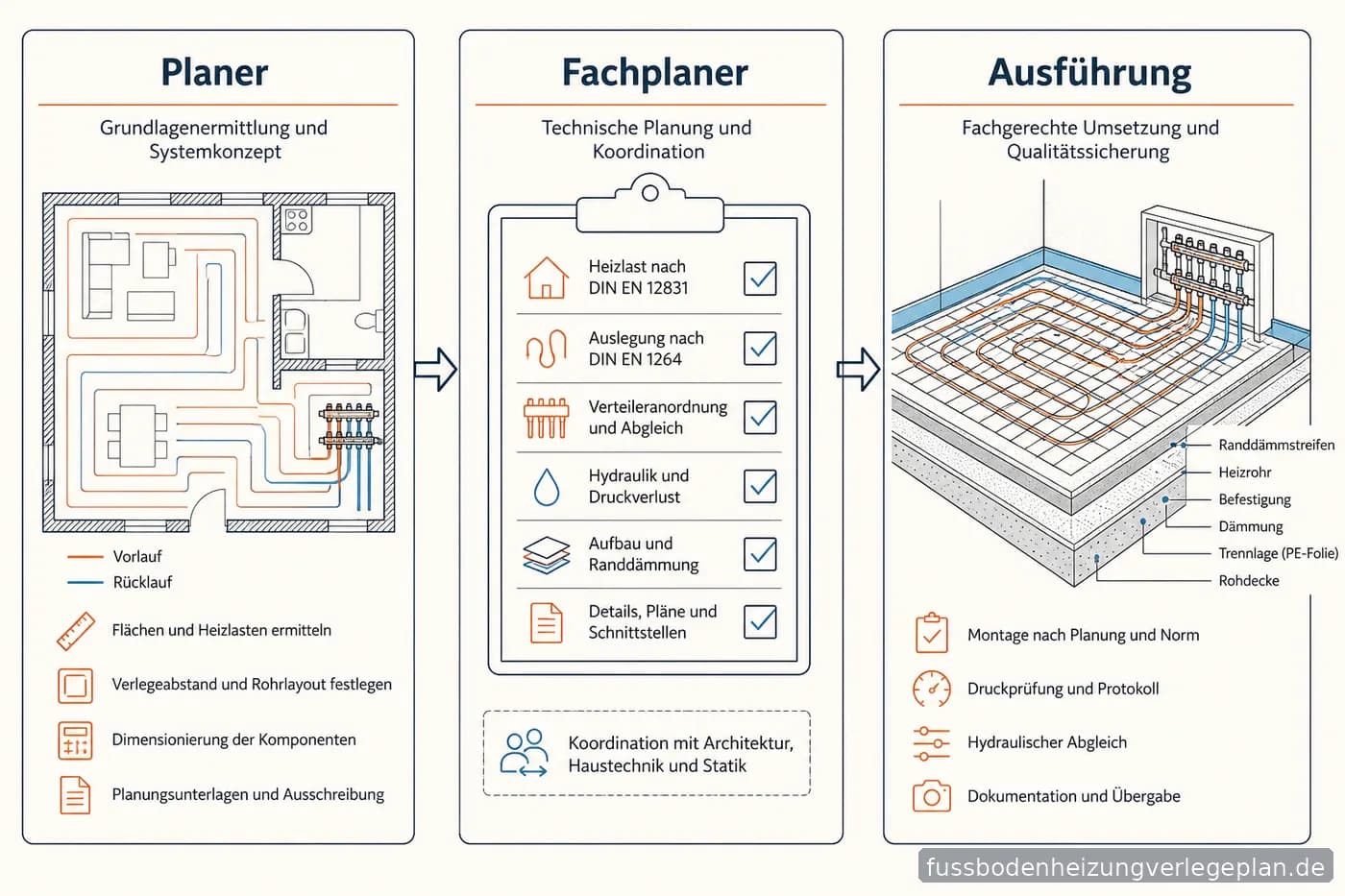

Rollen im Überblick: Planer, Fachplaner, Ausführung
In der Praxis teilen sich mehrere Beteiligte die Verantwortung. Der Bauherr oder Auftraggeber stellt Raummaße, gewünschte Heizzonen und Randbedingungen bereit. Ein Heizungsfachbetrieb oder Energieberater dimensioniert Leistung, Vorlauftemperatur und Verteiler – das ist Fachplanung. Der ausführende Heizungsinstallateur legt die Schlangen nach Plan und unter Berücksichtigung von Bauteilunterlagen tatsächlich aus. Wer nur einen geometrischen Vorentwurf braucht, kann diesen selbst oder mit einem Online-Planer vorbereiten und an den Fachbetrieb weitergeben.
Vertraglich gilt: Was nicht schriftlich vereinbart ist, fällt oft in eine Grauzone. Bei Neubauten liegt die Planungspflicht für die Heizungsanlage beim beauftragten Fachunternehmen. Bei Sanierungen mit nachträglicher Fußbodenheizung sollte vor Beginn geklärt werden, wer den Verlegeplan erstellt, wer ihn gegenzeichnet und wer die Dokumentation nach Abschluss aufbewahrt. Ein reiner Geometrieplan ohne Heizlastnachweis entbindet niemanden von der fachgerechten Ausführung.
Architekten und Planer koordinieren Schnittstellen, ersetzen aber nicht die Fachplanung Heizung. Estrichleger verlangen manchmal einen Plan als Voraussetzung für den Einbau – ohne ihn verweigern sie die Garantie auf den Estrich. Bodenleger wiederum brauchen die Lage der Heizschlangen, um Dübel und Schienen sicher zu setzen. Jede Gewerkegruppe liest aus dem Plan andere Informationen; eine klare Legende hilft allen.
Pflicht zur Dokumentation: Neubau, Sanierung, Gewerbe
Für Wohngebäude verlangt die Praxis – und oft der Estrich- oder Systemhersteller – eine nachvollziehbare Dokumentation der Verlegelage. Das dient der Gewährleistung, späteren Reparaturen und dem Schutz vor Beschädigung beim Bohren. Nach dem Einbau sollte der Verlegeplan mit tatsächlicher Lage abgeglichen, ergänzt um Fotos vor dem Estrichgießen und im Idealfall dem Bauherrn übergeben werden. Ohne Plan riskieren Sie Streit, wenn ein Bodenbelag Wärmeprobleme zeigt oder ein Anker in ein Rohr trifft.
In Gewerbe- und Mehrfamilienprojekten schreiben Ausschreibungen und Fachplaner häufig explizit Verlegepläne, Mengengerüste und Revisionsunterlagen vor. Für Einfamilienhäuser ohne formale Pflicht lohnt sich die Dokumentation trotzdem: Sie ist günstiger als eine aufgestemmte Fußbodenheizung wegen fehlender Lageangabe. Bewahren Sie Plan, Heizkreisbezeichnungen und Verteilerschema zusammen auf – nicht verstreut in E-Mails.
Aufbewahrungsdauer: Viele Bauherren bewahren Unterlagen mindestens für die Nutzungsdauer der Anlage. Bei Verkauf des Hauses erleichtert ein vollständiger Satz die Übergabe. Digitale Kopien in Cloud und Ordner schützen vor Feuchtigkeitsschäden im Keller. Beschriften Sie Dateien nach Raum und Datum – „FBH_Wohnzimmer_2026.pdf“ ist besser als „Scan001.pdf“.
Typische Streitpunkte vermeiden
Unklare Verlegeabstände führen zu unterschiedlichen Materialmengen und Heizleistung. Fehlende Randzonen-Regeln (z. B. 10 cm Abstand zur Außenwand) können zu Rissbildung im Estrich führen, wenn der Fachbetrieb sie anders interpretiert als der Planer. Aussparungen für Kücheninseln, Duschen oder Bodenabläufe müssen vor dem Verlegen feststehen – nachträgliche Änderungen sind aufwendig. Wer einen Vorentwurf selbst erstellt, sollte ihn frühzeitig mit dem ausführenden Betrieb abstimmen.
Ein weiterer Konflikt: Der Plan zeigt Mäander, der Monteur verlegt aus Gewohnheit anders. Fixieren Sie Verlegemuster, Rohrabstand und Startpunkt schriftlich. Markieren Sie im Plan, dass es sich um einen geometrischen Entwurf handelt, der durch den Fachbetrieb zu prüfen ist. So bleibt die Verantwortung transparent – und niemand behauptet später, der Plan sei „vom Hersteller geprüft“, wenn dem nicht so ist.
Versicherungs- und Gewährleistungsfälle zeigen, wie teuer fehlende Dokumentation wird: Wenn undichte Stellen entstehen, muss nachweisbar sein, wo Rohre liegen. Gleiches gilt für Umbauten mit neuen Wanddurchbrüchen. Ein Plan, der nur „circa“ stimmt, nützt wenig – deshalb Abweichungen vor dem Verputzen eintragen und gegenzeichnen lassen.
Praktische Checkliste vor dem Verlegen
1) Raummaße und Aussparungen erfassen. 2) Heizkreise und Verteilerlage mit dem Installateur klären. 3) Verlegeplan als Vorentwurf erstellen und Abstände prüfen. 4) Materialbedarf grob gegen Kalkulation des Betriebs halten. 5) Plan an Ausführung übergeben und Abweichungen vor Estrich dokumentieren. 6) Fotos und finalen Plan an den Bauherrn übergeben. Mit einem strukturierten Ablauf wird aus „Pflichtfrage“ eine handhabbare Routine.
Für den geometrischen Vorentwurf können Sie den Planer auf der Startseite nutzen – er hilft bei Abständen, Schleifen und Materialschätzung. Die fachliche Freigabe für Heizleistung, Estrichdicke und Bodenaufbau holen Sie weiterhin beim Heizungsfachbetrieb und Belagshersteller. So ergänzen sich Planung und Ausführung, ohne Zuständigkeiten zu vermischen.
Planen Sie außerdem einen Termin für die Begehung mit allen Gewerken, sobald der Entwurf steht. Eine halbe Stunde auf der Baustelle klärt oft mehr als zehn E-Mail-Schleifen. Notieren Sie offene Punkte direkt auf dem Plan – so wird er zum lebenden Dokument statt zur vergessenen PDF.
