Betonkernaktivierung vs. Fußbodenheizung: warum die Zahlen nicht übertragbar sind
„Ich baue eine Betonkernaktivierung, das Rohr liegt direkt im Beton – könnt ihr 15 cm Verlegeabstand und 20-mm-Rohre ergänzen?“ Die Frage kommt regelmäßig. Die Geometrie lässt sich übertragen, die Wärmerechnung nicht. Dieser Beitrag sagt, wo genau die Grenze liegt.
Aktualisiert: 2026-09-16
Was Betonkernaktivierung ist

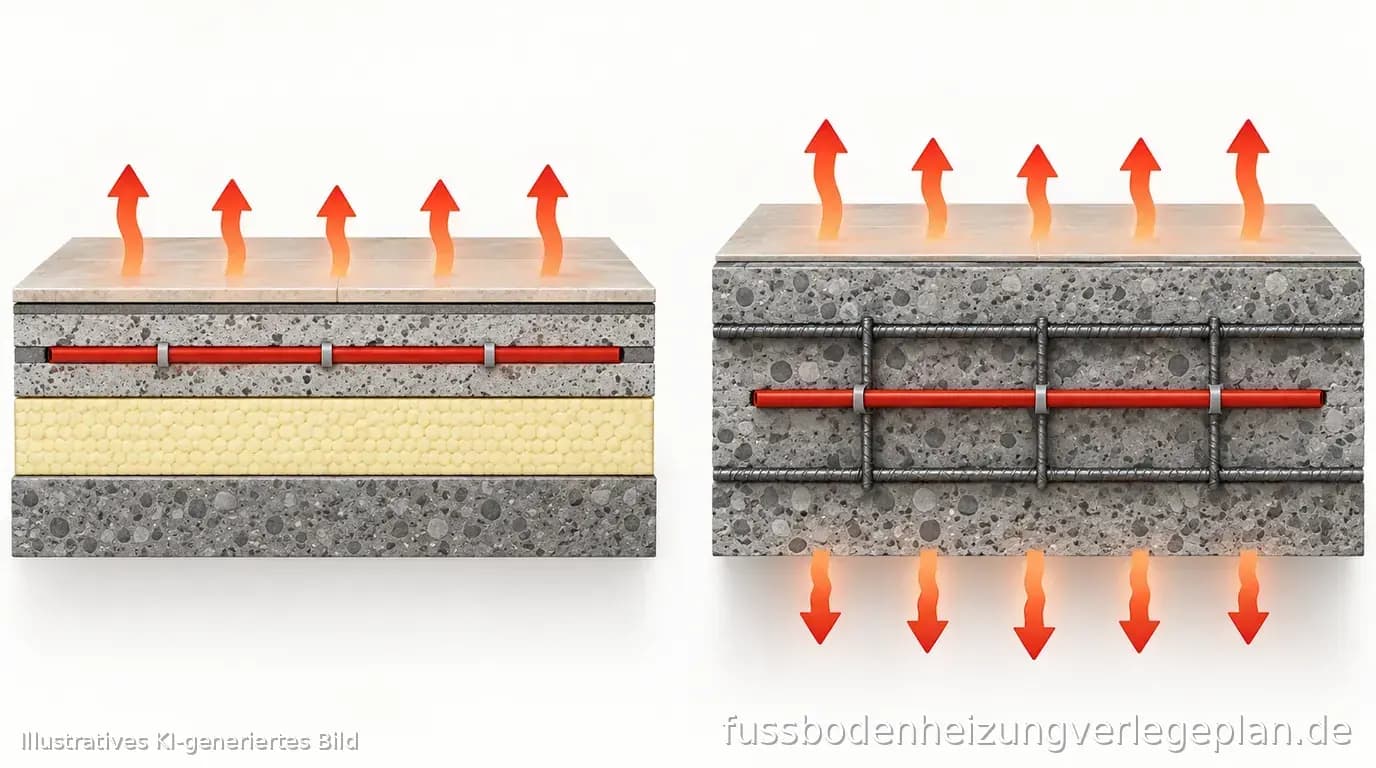

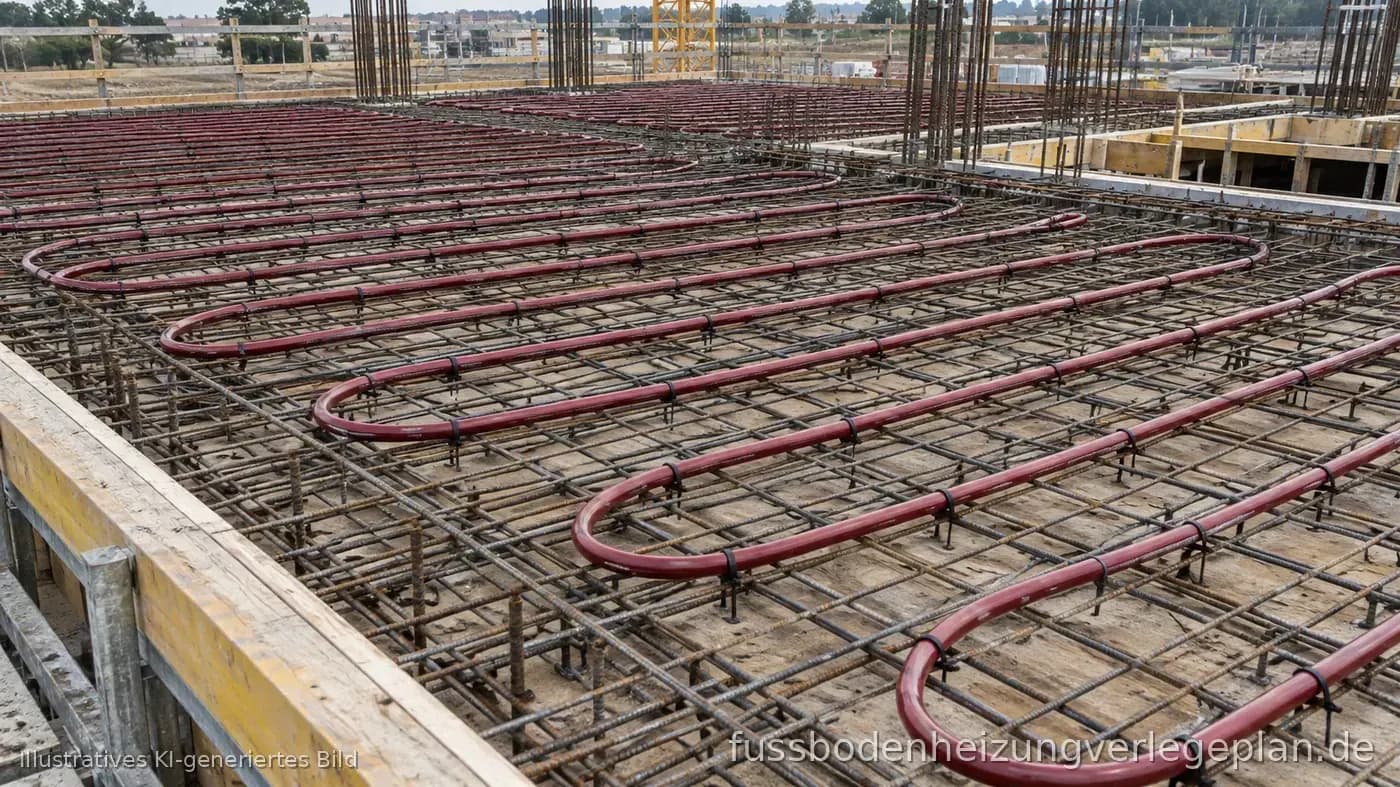

Bei der Betonkernaktivierung (BKA, auch Betonkerntemperierung oder thermische Bauteilaktivierung) liegen die Rohre in der tragenden Betondecke – meist an oder nahe der Bewehrung, in einem Bauteil von zwanzig bis dreißig Zentimetern Dicke. Das Bauteil selbst ist der Wärmespeicher. Geheizt und oft auch gekühlt wird über die Masse, mit sehr niedrigen Übertemperaturen und Reaktionszeiten von Stunden bis Tagen.
Eine Fußbodenheizung im Heizestrich funktioniert anders: das Rohr liegt in einer vier bis sieben Zentimeter dünnen Estrichschicht, darunter eine Dämmlage, darüber der Belag. Die Schicht ist bewusst leicht und die Dämmung soll den Wärmestrom nach oben lenken. Reaktionszeit: Stunden, nicht Tage.
Beide Systeme haben Rohre in Bahnen, einen Verteiler und einen Verlegeabstand. Das verführt dazu, Werkzeuge und Zahlen zu tauschen. Die Geometrie ist tatsächlich verwandt – die Thermik ist es nicht.
Warum die Rechenwege nicht übertragbar sind
Der Rechenkern dieses Planers gilt für Rohre im Estrich auf einer Dämmschicht (Bauart A) – ebenso die Kennlinie nach EN 1264-2, an der wir das Modell intern prüfen. Die Dämmung ist dort keine Nebensache, sondern Teil der Rechnung: EN 1264-4:2021, Table 1 verlangt Mindestwerte von 0,75 m²K/W über beheizten und 1,25 m²K/W über unbeheizten Räumen. Der Wärmestrom nach unten ist ein Verlust, den man klein hält.
Bei der BKA gibt es diese Dämmlage nicht, und der Wärmestrom nach unten ist kein Verlust, sondern die halbe Funktion: die Decke heizt den Raum darunter mit. Eine Kennlinie, die nur die Abgabe nach oben beschreibt, beantwortet damit die falsche Frage. Hinzu kommt die Speichermasse: die Auslegung der BKA ist ein zeitabhängiges Problem, während EN 1264 stationär rechnet.
Für thermisch aktivierte Bauteile existiert ein eigener Normenrahmen (Reihe ISO 11855 beziehungsweise EN 15377 für eingebettete Flächenheiz- und -kühlsysteme). Dieser Planer setzt davon nichts um, und dieser Beitrag gibt deren Verfahren nicht wieder. Wer eine BKA auslegt, braucht einen Fachplaner – schon deshalb, weil ein einbetonierter Fehler nicht korrigierbar ist.
Rohr 20 × 2: was sich im Plan ändert
Größere Rohre sind bei der BKA üblich, und der Planer kennt jetzt neben 16 × 2 auch 17 × 2 und 20 × 2 mm. Der Rohrdurchmesser ist keine Kosmetik: er geht in den Wärmeübergang, in den Wasserinhalt und in den Druckverlust ein, und er verändert die Estrichdicke. Nach DIN 18560-2:2004-04, 3.2.2 erhöht sich die Estrichnenndicke bei Bauart A um den Rohraußendurchmesser – bei 45 mm Überdeckung und 20-mm-Rohr sind das 65 mm Estrich.
Die Überdeckung über dem Rohrscheitel ist im Planer einstellbar. Die unbedingte Untergrenze liegt bei 30 mm: EN 1264-4:2021, 4.2.2.9.2 nennt sie für Zement-, Calciumsulfat- und Kunstharzestriche, DIN 18560-2:2004-04, 3.2.2 ebenso. Für die Biegezugfestigkeitsklasse F4 verlangt DIN 18560-2 mindestens 45 mm, für Fließestrich CAF-F4 mindestens 40 mm.
Das größere Rohr kostet Platz in der Umlenkung. Der Mindestbiegeradius wächst mit dem Durchmesser – die Datenblätter nennen typisch 5 × d, also 80 mm bei 16 mm und 100 mm bei 20 mm Rohr. Wichtig: die Norm legt diesen Radius nicht fest. EN 1264-4:2021, 4.2.2.7.3 verlangt ausdrücklich den vom Systemanbieter empfohlenen Biegeradius. Die Zahl gehört also aus dem Datenblatt Ihres Rohres in den Plan, nicht aus einer Faustformel.
Warum 15 cm Verlegeabstand im Planer fehlen
In einem Mäander wird die 180°-Umlenkung zwischen zwei unmittelbar benachbarten Bahnen mit dem Radius VA/2 gefahren. Bei 15 cm Abstand sind das 75 mm – unterhalb der 80 mm, die ein 16-mm-Rohr laut Datenblatt braucht, und deutlich unter den 100 mm eines 20-mm-Rohres. Zwei parallele Bahnen im Abstand VA lassen sich mit einem einzelnen Halbkreis nur mit genau diesem Radius verbinden; das ist Geometrie, keine Vorsichtsmarge.
Deshalb zeigt dieser Planer 15 cm nicht an. Praktisch gelöst wird der enge Abstand mit einer Ω-Wendeschleife, die die Wendung aus der Bahn heraushebt – ein eigenes Geometriemodul, das noch aussteht. Bis dahin wäre eine 15-cm-Option eine überzeugend gezeichnete, aber nicht ausführbare Linie. Der Planer zeichnet nur, was er nachmessen kann, und misst jeden Biegeradius an der gezeichneten Rohrachse.
Das ist keine Aussage gegen 15 cm auf der Baustelle: mit Biegehilfe, engeren Systemplatten oder einem anderen Rohr ist der Abstand üblich. Es ist eine Aussage über das, was dieses Werkzeug momentan beweisen kann. Bei der BKA liegt der Abstand ohnehin oft am Bewehrungsraster – und das kennt der Planer nicht.
Was Sie vom Verlegeplan trotzdem mitnehmen können
Brauchbar bleibt die Geometrie: Bahnenverlauf, Rohrlänge pro Kreis, Aufteilung in Heizkreise, Lage des Verteilers, Anbindeleitungen, gemessene Biegeradien und Achsabstände. Das ist ein ordentlicher Vorentwurf zum Abstecken und zum Gespräch mit dem Fachbetrieb – auch für eine BKA, wenn Sie die Abstände an Ihr Bewehrungsraster anpassen.
Nicht übertragbar sind die Wärme- und Hydraulikwerte: Vorlauftemperatur, Oberflächentemperatur, Flächenleistung und Grenzkurve gelten für Rohr im Heizestrich auf Dämmung. Für eine Decke ohne Dämmung, die nach oben und unten abgibt, sind sie schlicht das falsche Modell – auch wenn das Werkzeug bereitwillig Zahlen ausgibt.
Praktischer Weg: Geometrie hier vorbereiten und ausdrucken, die thermische Auslegung der BKA vom Fachplaner rechnen lassen, und die Rohrdaten aus dem Datenblatt Ihres Systems übernehmen – besonders den Mindestbiegeradius, der über den kleinsten möglichen Verlegeabstand entscheidet.
