Verlegeabstand (VA) verstehen: 10–15 cm und Randzonen
Der Verlegeabstand steuert Wärmeabgabe, Rohrmeter und Komfort. Wer VA und Randzonen versteht, liest den Verlegeplan besser – und stellt realistischere Fragen an den Fachbetrieb.
Aktualisiert: 2026-08-06

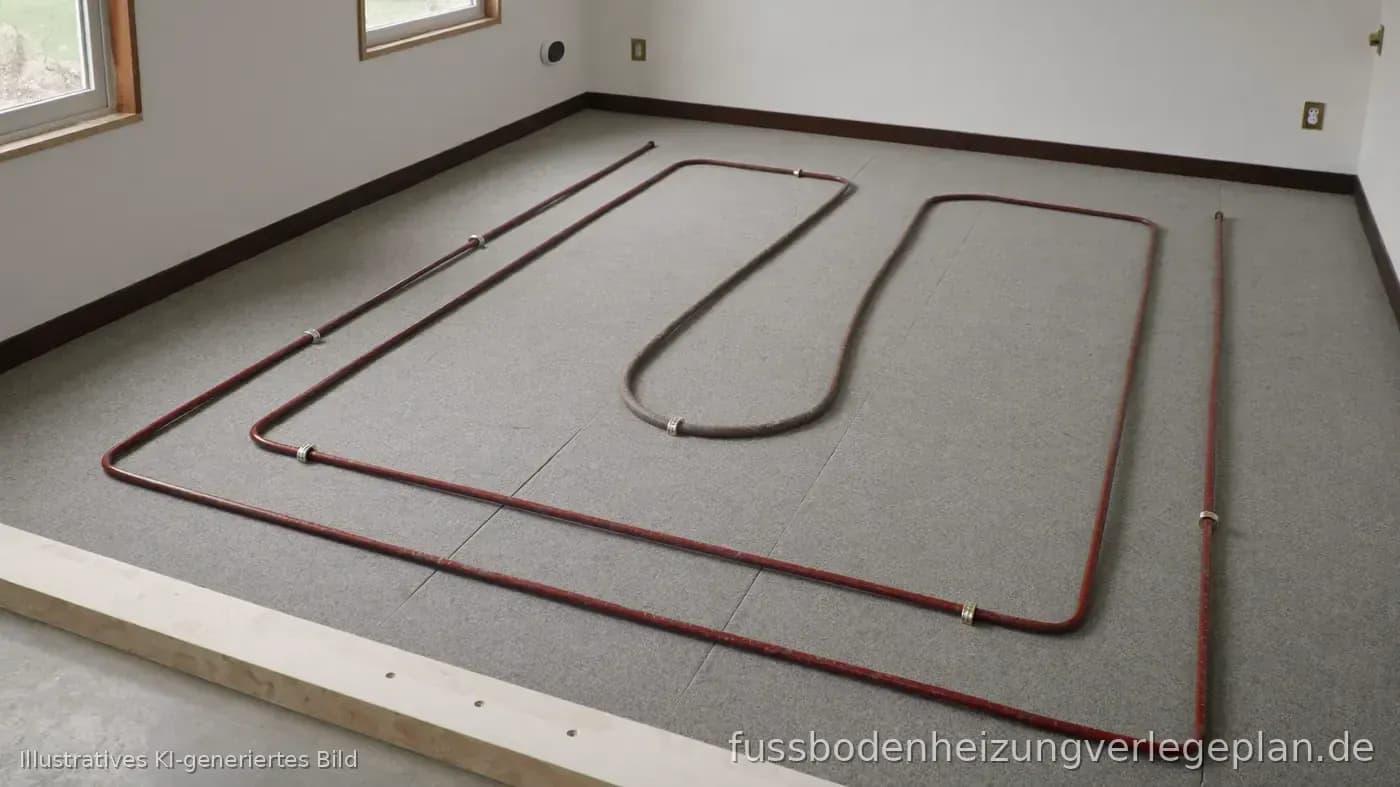

Was der Verlegeabstand bedeutet
Verlegeabstand (VA) ist der Achsabstand benachbarter Rohre. Kleiner VA: mehr Rohr pro Quadratmeter, gleichmäßigere Oberfläche, höhere mögliche Flächenleistung. Großer VA: weniger Meter, aber stärkere Temperaturwelligkeit zwischen den Rohren. Der Wert steht im Plan und in der Auslegung – nicht nur „nach Gefühl“ auf der Baustelle.
Typische Stufen sind 10, 15 und 20 cm (manchmal 5-cm-Raster dazwischen). Welcher VA nötig ist, hängt von Raumheizlast, Vorlauftemperatur, Estrich/Trockensystem und Belag ab. Ein geometrischer Planer lässt Sie den VA wählen und misst die gezeichnete Geometrie – er ersetzt keine Heizlastberechnung.
Wichtig für Biegeradien: Sehr enge VA erzwingen enge Wendungen. Systeme mit Mindestbiegeradius setzen oft VA ≥ 2 × r_min voraus. Deshalb VA und Rohrprofil gemeinsam betrachten.
10 cm, 15 cm, 20 cm – Orientierung ohne Dogma
VA 10 cm findet sich oft in hoch belasteten Zonen oder bei niedrigen Vorlauftemperaturen (Wärmepumpe). VA 15 cm ist ein häufiger Kompromiss. VA 20 cm spart Rohr und reicht in gut gedämmten Räumen mit passender Auslegung. Zahlen allein sagen nichts ohne Heizlast und Aufbau.
Im Plan immer den Soll-VA und den tatsächlich gezeichneten Zeichenabstand unterscheiden. Gute Pläne und Prüfprotokolle zeigen beides: Vorgabe und Messung an der Achse. So merken Sie, wenn die Geometrie „optisch 20 cm“ ist, aber lokal enger oder weiter liegt.
Belag mit hohem Wärmedurchlasswiderstand kann engere VA oder höhere Temperatur erfordern – siehe Ratgeber Bodenbelag. Wechseln Sie den Belag spät, prüfen Sie die Auslegung erneut.

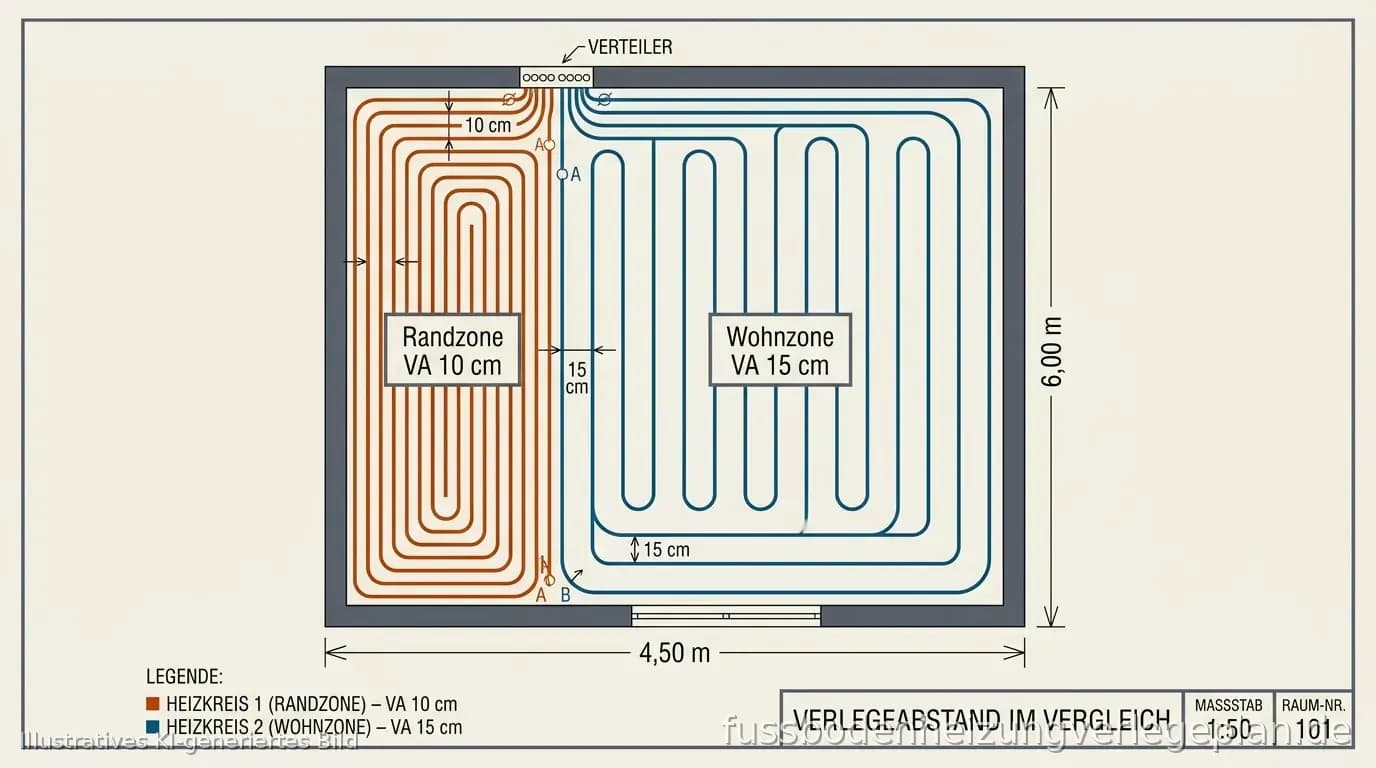

Randzonen: enger am kalten Rand
An Außenwänden und großen Glasflächen liegt oft eine Randzone mit kleinerem VA, damit Zugluft und Abstrahlung ausgeglichen werden. Im Plan: Zone schraffieren oder beschriften, Kreiszuordnung klären. Manche Ausführungen nutzen einen eigenen Randkreis – das ist hydraulisch sauberer als wild verdichtete Bahnen im selben Kreis.
Doppelmäander und Schnecke reagieren empfindlich auf sprunghafte VA-Wechsel innerhalb einer Zone: Wendungen und Konzentrizität leiden. Deshalb Randzonen früh mit dem Fachbetrieb besprechen, statt sie im Vorentwurf „irgendwie enger“ zu zeichnen.
Zum Muster: Mäander und Schnecke haben unterschiedliche Stärken bei gleichmäßigem VA – der Beitrag Mäander oder Schnecke hilft bei der Wahl. VA und Muster gehören zusammen gedacht.
VA im Vorentwurf festhalten
Tragen Sie VA, Wandabstand und geplante Randzone in denselben Plan ein. Drucken oder speichern Sie PDF mit Prüfwerten. Stimmen Sie mit dem Heizungsbauer ab, bevor Platten oder Estrich kommen.
Im Online-Planer wählen Sie den VA explizit und sehen Rohrlänge und Geometrieprüfung. Hydraulik und EN-1264-Nachweis bleiben bewusst draußen – dafür ist der Fachbetrieb zuständig.
