Trockensystem Fußbodenheizung: Verlegeplan und typische Abstände

Trocken- oder Nasssystem: was sich für den Plan ändert

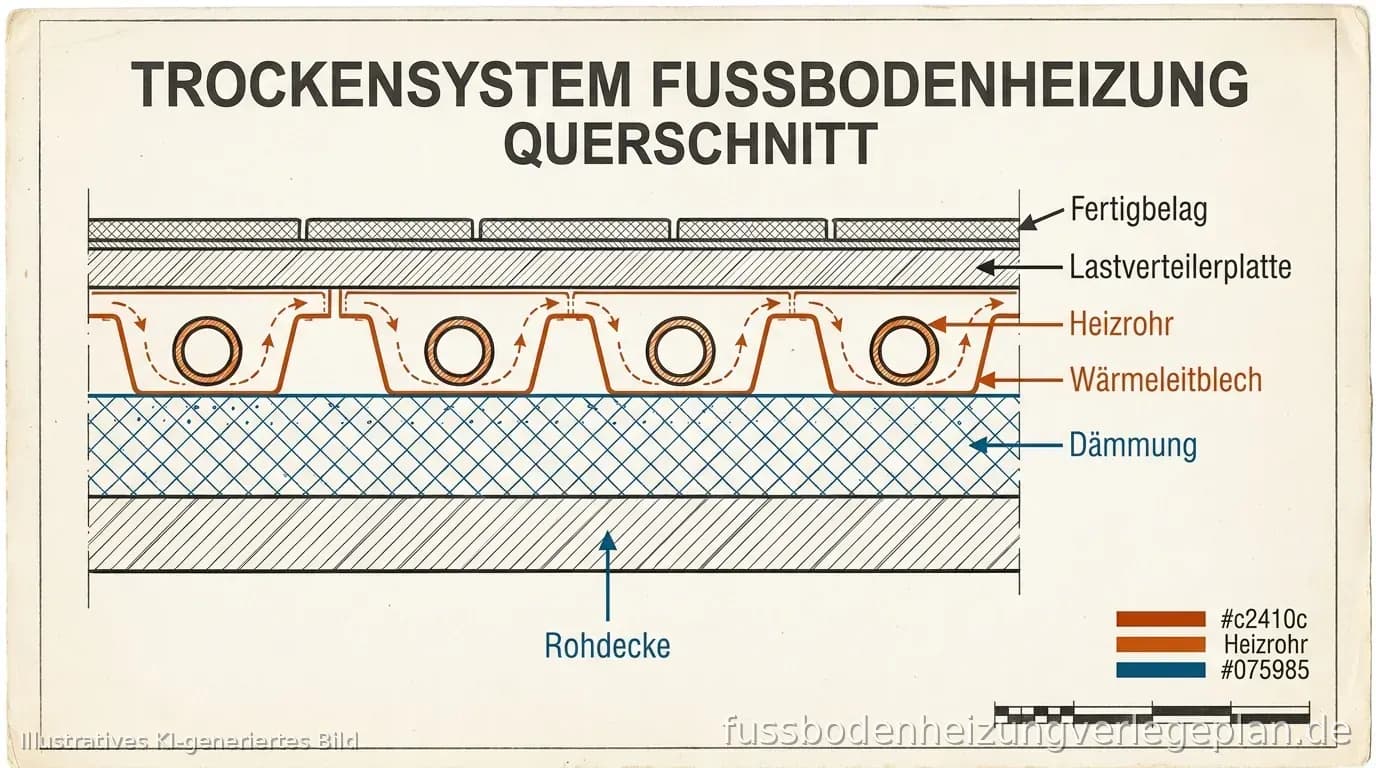

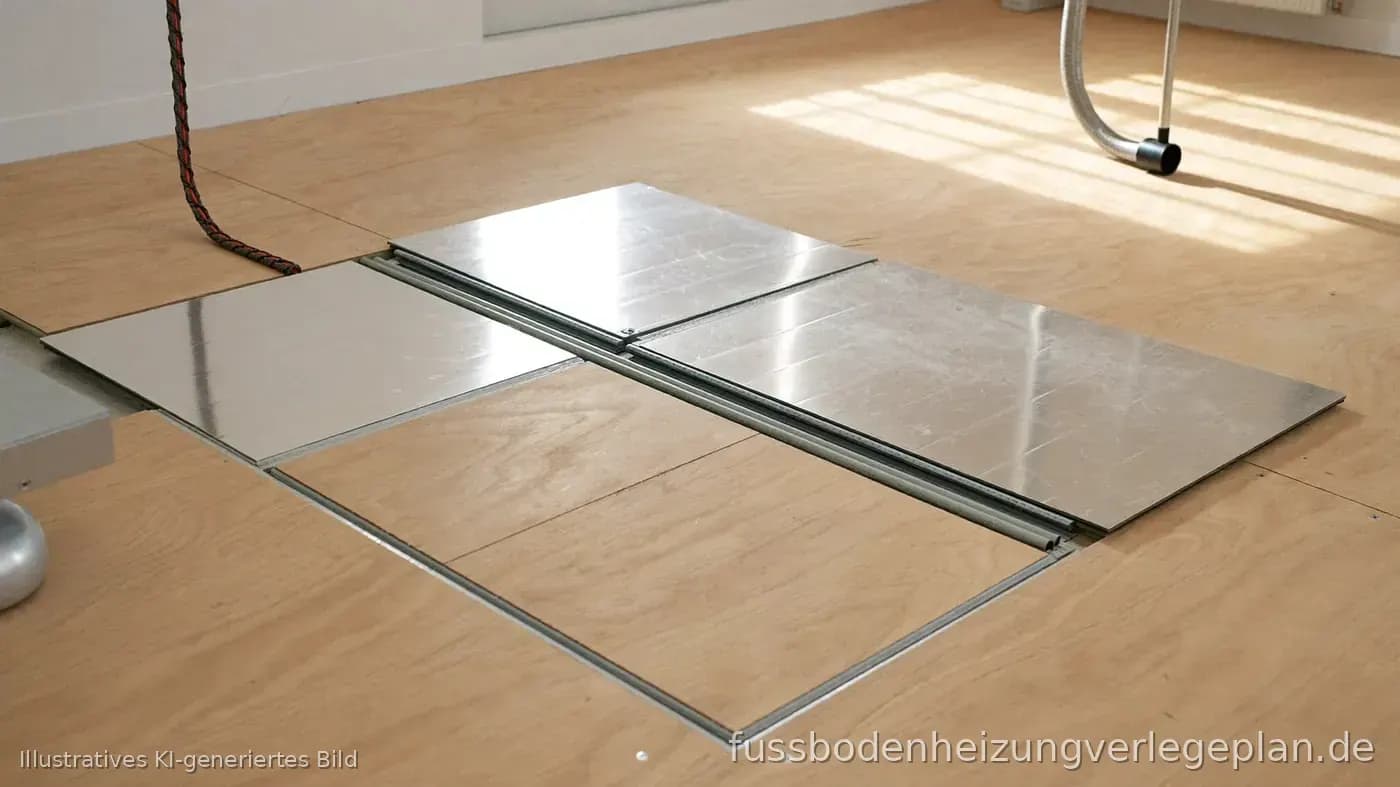

Beim Nasssystem liegt das Rohr im Estrich: Der Plan zeigt vor allem Nutzfläche, Verlegeabstand (VA), Kreislängen und den Weg zum Verteiler. Beim Trockensystem führen Platten mit Nuten oder Kanälen die Rohre – das Raster der Platte begrenzt, wo Rohre überhaupt liegen dürfen. Ein Plan, der nur „frei“ mäandert wie im Estrich, ist auf der Baustelle oft nicht umsetzbar.

Typische Vorteile des Trockenaufbaus: geringere Aufbauhöhe, kürzere Wartezeit bis zum Belag, oft besser für Sanierungen. Typische Grenzen: weniger thermische Masse, strengere Vorgaben zu Lastverteilung und Belag, und die Verlegung folgt dem Systemraster. Der Verlegeplan muss diese Grenzen abbilden – nicht nur eine Wunschgeometrie.

Für den geometrischen Vorentwurf reicht oft zuerst ein Rechteckraum mit VA und Kreislängen. Die Systemplatte und ihre Modulmaße klärt der Fachbetrieb anhand der Herstellerunterlagen. Markieren Sie im Plan ausdrücklich „Trockenaufbau geplant“, damit niemand Estrich-Logik darüberlegt.

Was der Plan beim Trockensystem zeigen muss

Mindestens: Raummaße, Wandabstände, geplanter VA, Heizkreisnummerierung, Vorlauf/Rücklauf zum Verteiler und Aussparungen (Tür, Schacht, festes Möbel). Zusätzlich sinnvoll: Hinweis auf Plattentyp oder Rastermaß, wenn schon bekannt, und die Stelle, an der Leitungen aus dem Kanal in den Verteiler übergehen.

Biegeradien und Mindestabstände sind systemabhängig. Ein Online-Vorentwurf mit Prüfprofil (z. B. Tacker 16×2) ist ein Startpunkt – keine Freigabe für ein bestimmtes Trockenprodukt. Liegt Ihr System bei VA 10 oder 15 cm, prüfen Sie, ob der Planer und das Produkt dieselbe Rasterlogik erlauben; enge Abstände brauchen oft spezielle Wendeschleifen.

Fotografieren Sie vor dem Belag die fertige Rohrlage und gleichen Sie Abweichungen mit dem Plan ab. Bei Trockensystemen ist das besonders wichtig, weil spätere Bohrungen in Kanäle teuer werden.

Typische Verlegeabstände und Randzonen

Häufige VA im Wohnbereich liegen bei 10, 15 oder 20 cm – abhängig von Heizlast, System und Belag. Engerer VA erhöht die Flächenleistung und die Rohrmeter; weiter VA spart Material, kann aber kalte Streifen erzeugen. Der Planer auf dieser Seite arbeitet mit einem expliziten VA und misst die gezeichnete Achse – die Auslegung der benötigten W/m² bleibt Fachaufgabe.

Randzonen (engerer VA an Außenwänden) sind im Trockenaufbau oft schwieriger, weil das Plattenraster nicht beliebig verdichtet. Manche Systeme lösen das mit Randplatten oder einem zweiten Kreis. Wenn Ihr Vorentwurf nur einen gleichmäßigen VA zeigt, vermerken Sie „Randzone mit Fachbetrieb klären“ – statt eine geometrisch ungültige Verdichtung zu erzwingen.

Wandabstand und Randdämmstreifen gehören in denselben Plan-Blick wie der VA: Sie bestimmen die nutzbare Heizfläche. Details zu Randdämmung und Bewegungsfugen finden Sie im späteren Ratgeber-Beitrag dazu.

Praxis: Vorentwurf, Abstimmung, Dokumentation

1) Raum und Aussparungen aufmessen. 2) Trocken- oder Nassaufbau mit dem Betrieb festlegen. 3) Geometrischen Vorentwurf mit VA und Kreisen erstellen. 4) Mit Systemunterlagen und Heizlast abstimmen. 5) Verlegen, fotografieren, Abweichungen eintragen. 6) Plan und Fotos dem Bauherrn übergeben.

Nutzen Sie den Planer für die Rohrlage und Druck/PDF-Ausgabe – und lassen Sie Hydraulik, Estrich-/Plattenfreigabe und Belag vom Fachbetrieb prüfen. So bleibt der Vorentwurf ehrlich: sichtbar, messbar, aber ohne Fake-DIN-Nachweis.
