Vorlauf und Rücklauf im Verlegeplan richtig einzeichnen
Ohne klare Vorlauf-/Rücklauf-Zuordnung bleibt der schönste Verlegeplan schwer lesbar. Wenige Konventionen reichen, damit der Heizungsbauer den Plan sofort versteht.
Aktualisiert: 2026-08-14
Warum VL/RL auf dem Plan sichtbar sein müssen
Jeder Heizkreis ist ein Vorlauf vom Verteiler in die Fläche und ein Rücklauf zurück. Vertauschte Anschlüsse, unklare Ports oder fehlende Nummern kosten Zeit beim Abgleich und bei der Fehlersuche. Der Plan ist die gemeinsame Sprache zwischen Vorentwurf und Ausführung.

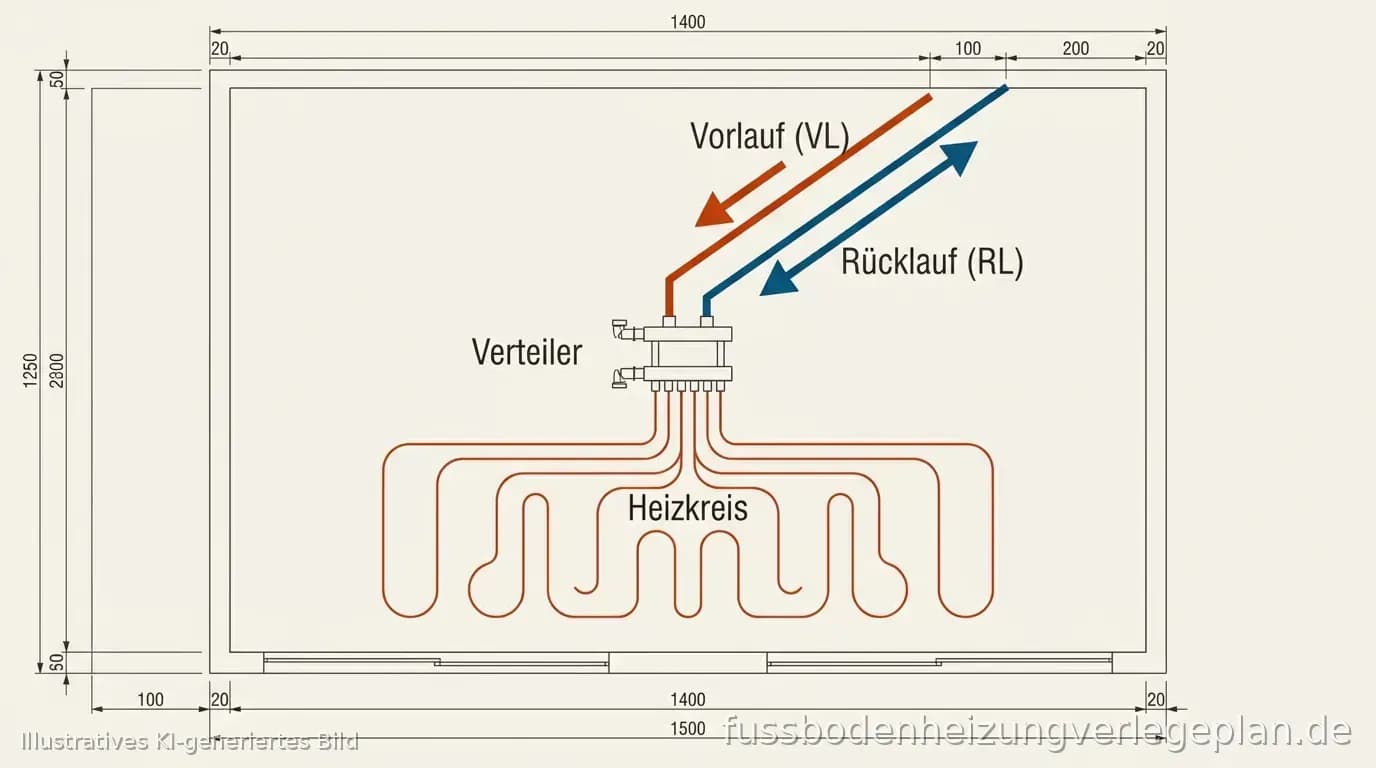

Konvention: Vorlauf warm/rot, Rücklauf kalt/blau – oder zumindest eindeutig in der Legende. Ports am Verteiler markieren, nicht nur „Rohr irgendwo an der Wand“.
Bei mehreren Kreisen: Nummer am Plan = Nummer am Verteilerbalken. Ohne diese Kopplung hilft die schönste Farbe nicht.
Anschlussrichtung und Doppelmäander
Beim Doppelmäander liegen Vorlauf und Rücklauf oft nebeneinander am Verteiler – beide Enden kommen in derselben Zone an. Der Plan sollte die gegenläufigen Bahnen und die Portpaarung zeigen.
Beim einfachen Mäander liegen die Enden typischerweise an gegenüberliegenden Zonenrändern; die Anbindung führt einen der Stränge zurück. Das muss im Plan nachvollziehbar sein, sonst wirkt die Zeichnung „fertig“, ist aber hydraulisch unklar.
Anbindekanal: mehrere Spuren parallel führen. Beschriften Sie, welche Spur zu welchem Kreis und ob VL oder RL – besonders wenn zwei Leitungen eng beieinander liegen.
Lesbarkeit für den Heizungsbauer
Weniger ist mehr: klare Legende, hohe Kontraste, Kreisnummern, Nord/Wandbezeichnung, Datum, Planstatus. Vermeiden Sie überladene Schraffuren, die VL/RL verdecken.
PDF und Druck in ausreichender Größe. Auf dem Handy gezoomte Screenshots ersetzen keinen Schriftfeld-Plan. Unser Planer liefert Legende und Ports mit – nutzen Sie das für die Übergabe.
Nach dem Verlegen: Foto vom Verteiler mit Beschriftung und Foto der Fläche vor Estrich. Plan aktualisieren, wenn die Realität abweicht.
Checkliste VL/RL
Legende vorhanden? Ports markiert? Kreisnummern identisch zu Verteiler? Farben oder Schraffur eindeutig? Anbindung beschriftet? Dann ist der Plan anschlussfertig – fachliche Prüfung vorbehalten.
Öffnen Sie den Planer, erzeugen Sie einen Vorentwurf und prüfen Sie, ob Vorlauf- und Rücklaufports sofort erkennbar sind.
