Heizkreislänge planen: Richtwerte und warum der Plan zählt

Richtwerte – und was sie nicht sind

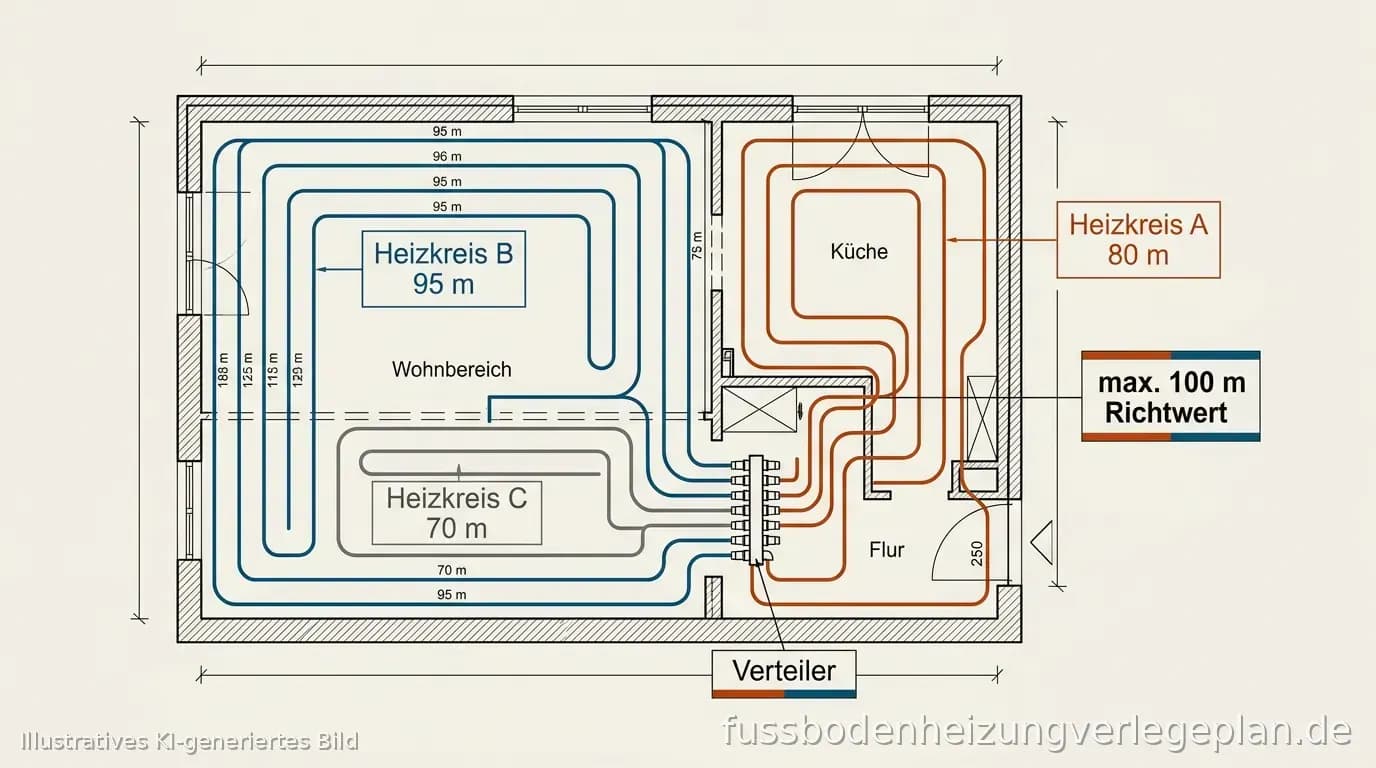

In der Praxis kursieren Richtwerte um 80–120 m Rohrlänge je Kreis – abhängig von Rohrdimension, Durchfluss, Spreizung und Pumpenreserve. Das sind Orientierungswerte, keine Freigabe. Ein Kreis mit 100 m in DN16 verhält sich anders als dieselbe Länge in einem anderen System.

Unser Planer nimmt Ihren Längenwert je Kreis als Vorgabe und warnt bei Überschreitung. Zusätzlich leitet er die hydraulisch mögliche Grenzlänge aus dem Druckverlust ab und zeigt sie als übernehmbaren Vorschlag neben dem Eingabefeld. Zulässiger Kreisdruckverlust und Geschwindigkeitsfenster sind dabei Auslegungsrichtwerte, keine Normwerte.

Gleich lange Kreise erleichtern den hydraulischen Abgleich. Extreme Unterschiede (ein Kreis 40 m, einer 110 m) zwingen zu stärkerer Drosselung und können Komforteinbußen erzeugen.

Warum der gezeichnete Plan zählt

Geschätzte „Quadratmeter mal Faktor“ weichen oft von der realen Achslänge ab: Wendungen, Anbindung und Aussparungen fressen Meter. Nur die gezeichnete Mittellinie liefert eine belastbare Geometrie-Länge – deshalb Plan vor Bestellung und vor Verlegen.

Teilen Sie große Räume in mehrere Kreise, wenn die Länge den Richtwert sprengt. Der Plan zeigt, wo die Grenze zwischen den Kreisen liegt und wie beide den Verteiler erreichen. Ohne Plan wird auf der Baustelle „irgendwie geteilt“ – und die Dokumentation fehlt.

Anbindeleitungen gehören zur Kreislänge dazu. Ein schöner Mäander mit langem Zuleitungskanal kann den Richtwert reißen, obwohl die Fläche klein wirkt.

Druckverlust – Idee ohne Software-Hype

Je länger und enger das Rohr, desto höher der Druckverlust bei gegebenem Durchfluss. Die Pumpe muss alle Kreise versorgen; der Abgleich drosselt zu „leichte“ Kreise. Wer Längen im Plan kennt, kann Abgleich und Dimensionierung vorbereiten – ohne zu behaupten, der Online-Vorentwurf habe Δp bereits berechnet.

Biegeradien und Formstücke erzeugen lokale Verluste. Ein Plan mit gemessenen Radien (Messprotokoll) zahlt sich hier direkt aus: der Planer leitet den Anteil der Umlenkungen am Druckverlust aus den gemessenen Biegeradien ab, statt eine Verlegeart zu unterstellen. Trotzdem gilt: Längen dokumentieren, Extreme vermeiden, Fachbetrieb einbinden.

Wärmepumpen mögen niedrige Vorläufe und gut abgeglichene Kreise. Unnötig lange Schleifen arbeiten dagegen – ein weiterer Grund, Länge und VA gemeinsam zu planen.

Arbeitsablauf

Raum teilen → VA wählen → Vorentwurf zeichnen → Längen je Kreis ablesen → mit Richtwert und Fachbetrieb abstimmen → bei Bedarf teilen oder VA anpassen → finalen Plan und Fotos archivieren.

Starten Sie im Planer mit realistischen Maßen und einem Längenrichtwert Ihres Betriebs. So wird aus Bauchgefühl eine nachvollziehbare Vorbereitung.
