Hydraulischer Abgleich leicht erklärt – Bezug zum Verlegeplan
Der hydraulische Abgleich sorgt dafür, dass jeder Heizkreis die vorgesehene Wassermenge bekommt. Der Verlegeplan liefert dafür die Geometrie – die Ventile stellt der Fachbetrieb.
Aktualisiert: 2026-08-18
Abgleich in einem Satz

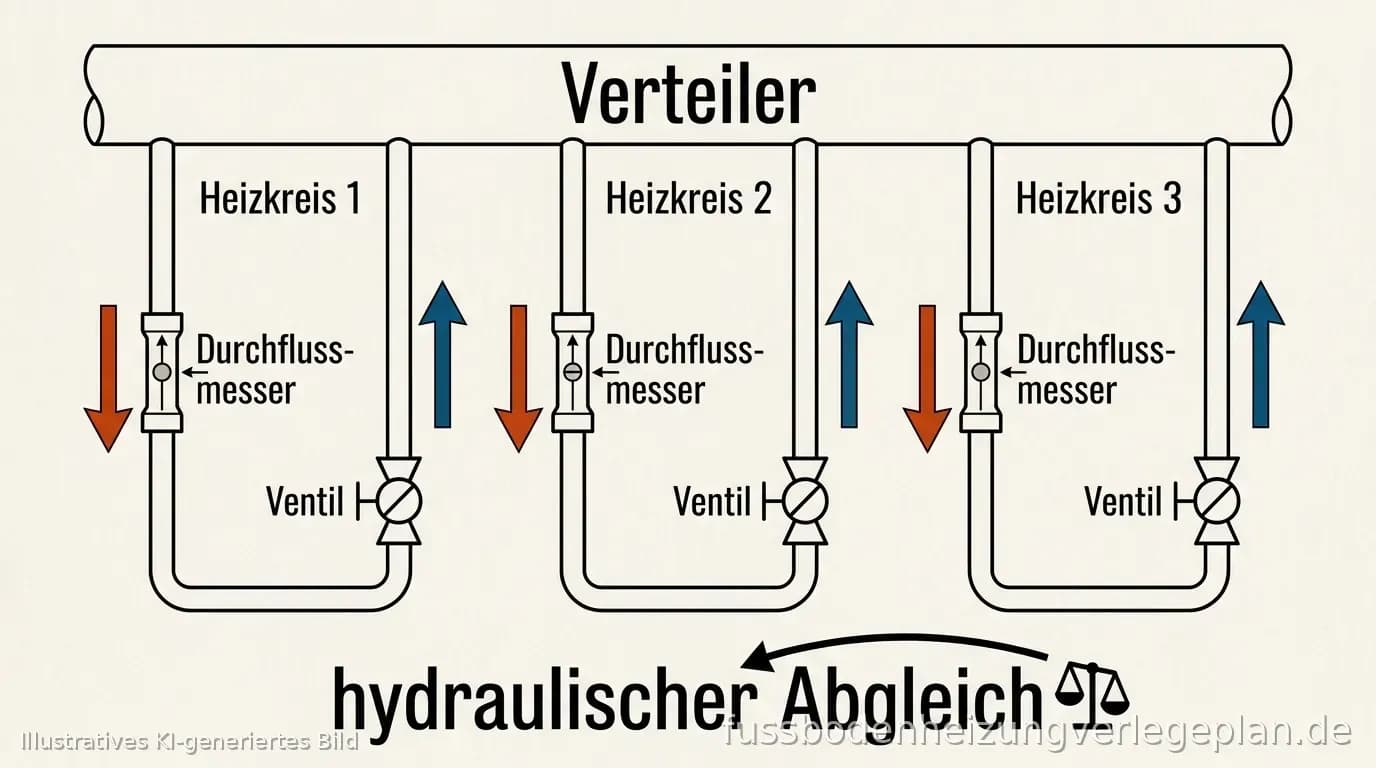

Ohne Abgleich nehmen kurze, „leichte“ Kreise zu viel Wasser, lange Kreise zu wenig – Räume werden ungleich warm, die Pumpe arbeitet ineffizient. Abgleich bedeutet: Widerstände so einstellen (Ventile, Durchflüsse), dass jeder Kreis seinen Sollvolumenstrom erreicht.
Das ist Handwerk plus Rechnung, keine App-Magie. Voraussetzung sind bekannte Kreise, Rohrlängen, Auslegungstemperaturen und ein Verteiler mit einstellbaren Ventilen.
Förderprogramme und Normen erwarten oft einen dokumentierten Abgleich. Der Verlegeplan ist Teil der Dokumentation – nicht der Abgleich selbst.
Was der Verlegeplan für den Abgleich liefert
Klar getrennte Kreise, gemessene oder zumindest gezeichnete Längen, VA, Raumzuordnung, VL/RL-Ports. Damit kann der Fachbetrieb Durchflüsse schätzen und Ventile vorkonfigurieren.
Extrem unterschiedliche Längen erschweren den Abgleich. Der Plan hilft, Räume so zu teilen, dass Kreise in eine ähnliche Größenordnung kommen – bevor verlegt wird.
Unser Online-Planer berechnet derzeit keinen Druckverlust und keinen kv-Wert. Er warnt bei Überschreitung Ihres Längenrichtwerts und liefert Geometrie. Hydraulik folgt in einer späteren Ausbaustufe; bis dahin gilt die Fachplanung.
Typische Missverständnisse
„Abgleich = alle Ventile gleich weit auf“ – falsch, wenn Kreise unterschiedlich lang sind. „Plan ersetzt Abgleich“ – falsch. „Nur die Pumpe höher stellen“ – verschwendet Strom und kann Geräusche erzeugen.
Auch die beste Geometrie rettet keinen falsch eingestellten Verteiler. Und der beste Abgleich rettet keinen Plan mit gekreuzten Anschlüssen ohne Dokumentation.
Halten Sie Plan, Ventileinstellungen und Protokoll zusammen. Spätere Wartung wird damit zum Nachschlagen statt zum Raten.
So bereiten Sie sich vor
Vorentwurf mit realistischen Längen erzeugen, Kreise beschriften, mit dem Heizungsbauer teilen, Abgleich und Einregulierung beauftragen, Werte dokumentieren.
Starten Sie im Planer – und fragen Sie den Betrieb explizit nach Abgleich und Protokoll. So verbinden sich Geometrie und Hydraulik im Projekt, ohne Zuständigkeiten zu vermischen.
