Noppenplatte Verlegeplan: Raster, Kreise, Anbindung Verteiler
Noppenplatten geben dem Rohr ein festes Raster. Wer den Verlegeplan danach zeichnet, vermeidet Kreise, die auf der Platte gar nicht liegen können.
Aktualisiert: 2026-08-04

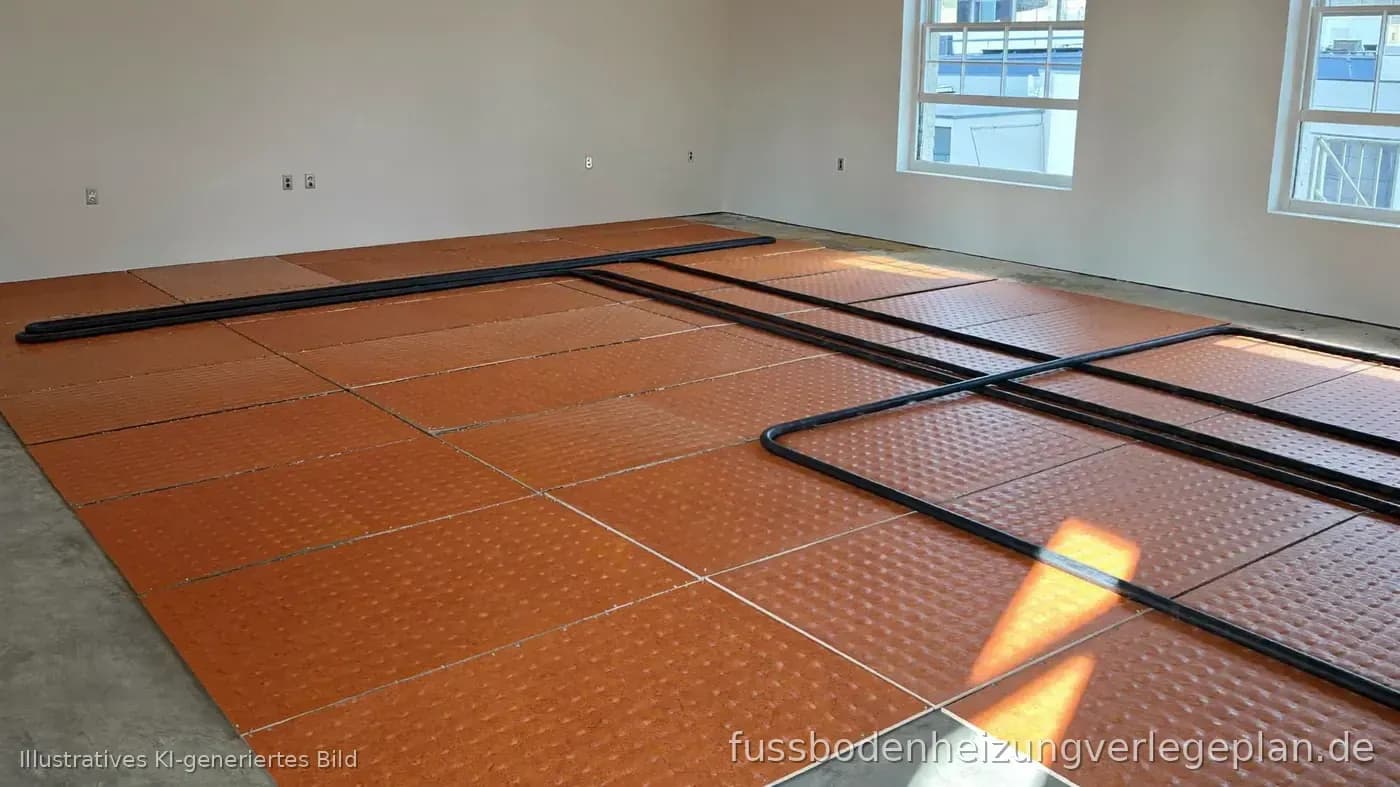

Noppenplatte: Raster statt freier Bahn
Bei der Noppenplatte rastet oder liegt das Rohr zwischen Noppen. Der Verlegeabstand ergibt sich aus dem Raster der Platte – oft in Stufen von wenigen Zentimetern. Ein Plan mit VA 20 cm funktioniert nur, wenn das System dieses Maß anbietet. Deshalb zuerst System und Raster klären, dann zeichnen.
Noppenplatten kombinieren oft Dämmung und Rohrführung. Der Plan muss trotzdem die Heizkreise getrennt zeigen: Welcher Kreis bedient welchen Raumteil, wo liegen Vorlauf und Rücklauf, wie lang wird die Achse bis zum Verteiler? Ohne diese Trennung bleibt die Platte nur „voll mit Rohr“ – unbrauchbar für Abgleich und Fehlersuche.
Brand-agnostisch planen: Kein Online-Vorentwurf ersetzt die Herstelleranleitung zu Rohrdimension, Noppenraster und zulässigen Biegeradien. Der Planer hier nutzt ein geprüftes Geometrieprofil – prüfen Sie, ob es zu Ihrer Platte passt.

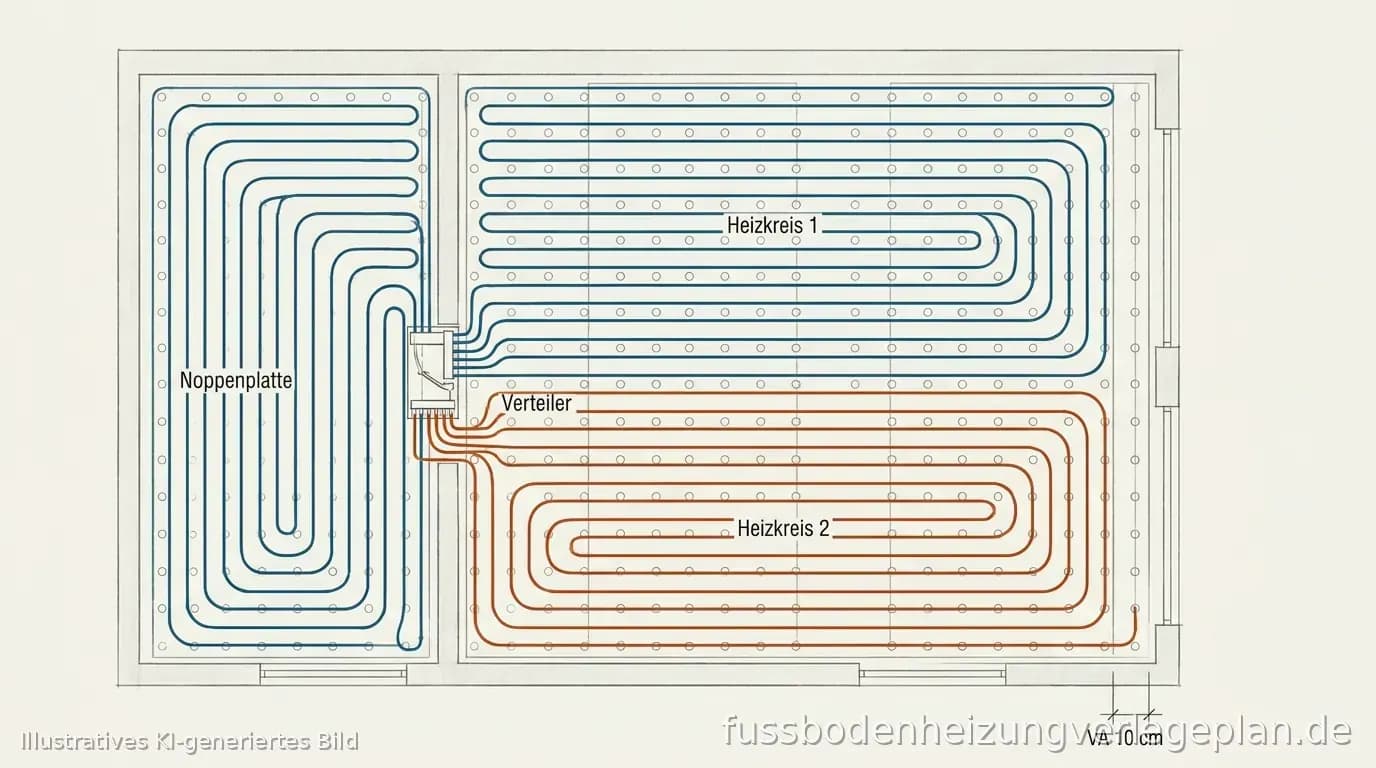

Kreisführung im Noppenraster
Mäander und Doppelmäander lassen sich auf Noppen oft gut abbilden, wenn Wendungen dem Raster folgen. Schneckenmuster brauchen mehr Planung: konzentrische Bögen müssen auf Noppenpunkten landen. Zeichnen Sie zuerst die beheizte Fläche und den Korridor zum Verteiler, dann die Bahnen – nicht umgekehrt.
Lange Gerade ohne Versatz wirken sauber, können aber thermisch und hydraulisch ungünstig sein, wenn Vorlauf und Rücklauf weit auseinanderliegen. Bifilare Muster (Doppelmäander) halten Temperaturen gleichmäßiger – sofern das Raster die gegenläufigen Bahnen zulässt.
Markieren Sie im Plan Stellen, an denen Rohre die Platte verlassen oder überbrücken müssen. Solche Übergänge sind typische Fehlerquellen bei Dämmung und Estrichüberdeckung.
Anbindung an den Verteiler
Jeder Kreis braucht einen klaren Weg von und zum Verteiler. Ein schmaler Anbindekanal parallel zur Wand spart oft Nutzfläche gegenüber einem aufgefächerten Anschluss. Im Plan: Kanaltiefe, Zahl der Spuren, Ports für Vorlauf und Rücklauf.
Beschriften Sie Kreise mit Nummern, die später auch am Verteiler stehen. Ohne diese Zuordnung wird der hydraulische Abgleich zum Rätselraten. Farben für Vorlauf/Rücklauf helfen dem Heizungsbauer beim Lesen – Details im Beitrag zu Vorlauf und Rücklauf.
Halten Sie den geometrischen Vorentwurf und die tatsächliche Verlegung getrennt: Was gezeichnet wurde, fotografieren und bei Abweichung nachtragen. Die Noppenplatte „verzeiht“ weniger Improvisation als ein freier Estrichmäander.
Checkliste vor dem Verlegen
Plattenraster und VA bestätigt? Raummaße und Aussparungen im Plan? Kreislängen unter dem vereinbarten Richtwert? Verteilerwand und Offset festgelegt? Vorlauf/Rücklauf lesbar? Dann können Sie den Vorentwurf drucken und mit dem Betrieb abstimmen.
Nutzen Sie den Planer für die Geometrie – und die Systemunterlagen für Noppenmaß, Rohr und Aufbau. So vermeiden Sie einen hübschen Plan, der auf der Platte nicht liegt.
