Tackerplatte oder Noppenplatte: Unterschiede für den Verlegeplan

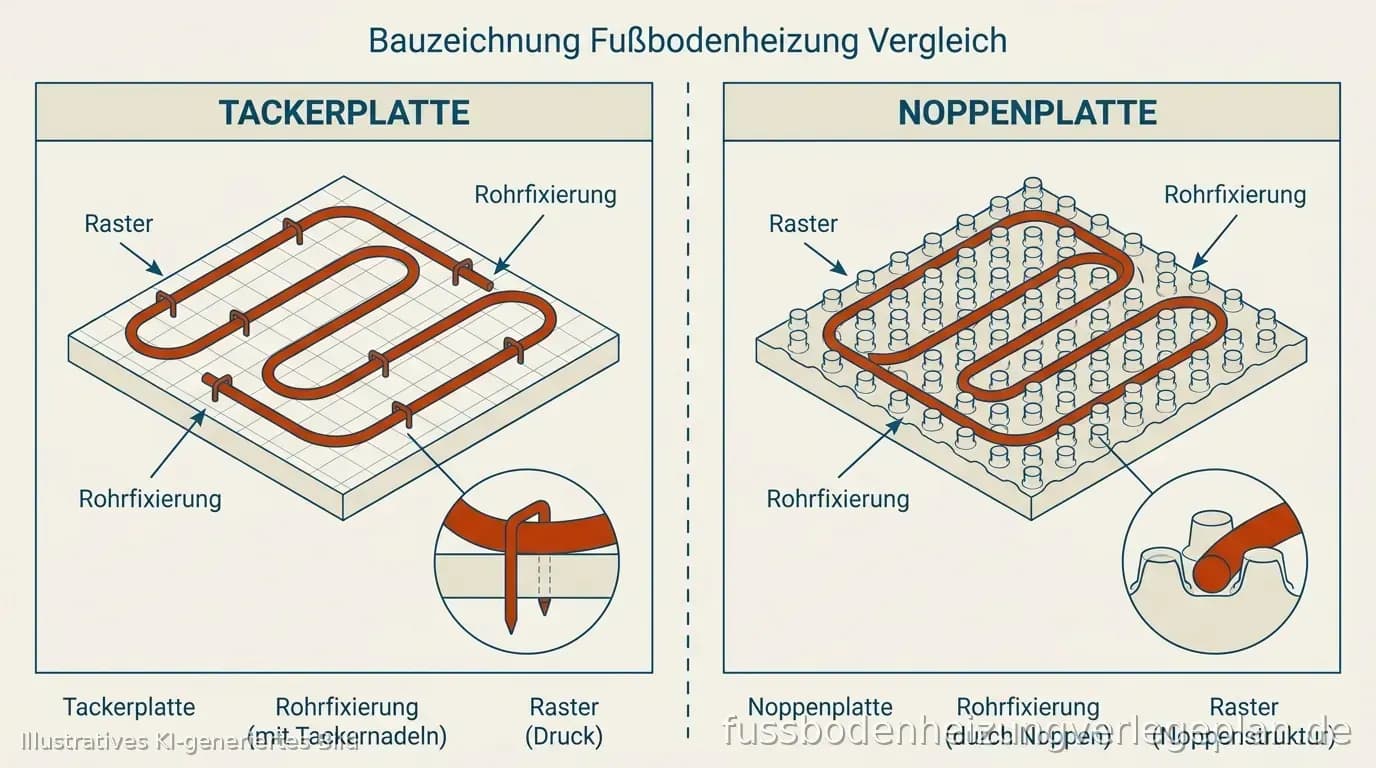

Tackerplatte: Klammer auf Dämmung

Auf der Tackerplatte wird das Rohr mit Klammern (Tackern) befestigt. Die Bahnführung ist relativ frei – solange Biegeradius, VA und Befestigungsabstände eingehalten werden. Für den Plan heißt das: Mäander und Doppelmäander lassen sich gut als kontinuierliche Achse zeichnen.

Der Planer auf dieser Seite nutzt ein Tacker-nahes Rohrprofil (Rohr 16 × 2, Mindestbiegeradius ≥ 80 mm) als Geometriebasis. Das ist ein neutrales Profil, keine Produktempfehlung. Herstellerangaben zu Klammerabstand und Platte bleiben maßgeblich.

Vorteil für Vorentwürfe: Weniger Rasterzwang. Risiko: Auf der Baustelle wird „frei“ schon mal unsauber – deshalb Prüfmaße und Fotos.

Noppenplatte: Raster führt

Noppen vorgeben, wo das Rohr liegen kann. VA und Wendungen folgen dem Raster. Der Plan sollte Modul und mögliche Abstände kennen – sonst zeichnen Sie Bahnen, die nicht einrasten.

Noppenplatten beschleunigen oft das Verlegen und halten Abstände konstant. Dafür ist Improvisation um Hindernisse schwieriger. Aussparungen und Übergänge früh im Plan markieren.

Mehr Details zur Kreisführung: Beitrag Noppenplatte Verlegeplan.

Was Sie vor dem Zeichnen festlegen

Systemwahl (Tacker/Noppen/Trocken), Rohrdimension, zulässige VA-Stufen, Verteilerlage, Estrich- oder Trockenaufbau, Belag. Erst dann Geometrie. Sonst entsteht ein Plan für das falsche System.

Nicht als Produktwerbung lesen: Es geht um Planbarkeit. Welches System „besser“ ist, entscheiden Aufbauhöhe, Budget, Betrieb und Herstellerfreigaben – nicht dieser Ratgeber.

Tragen Sie die Systemannahme auf dem Plan ein („Annahme: Tacker 16×2, VA 20“). Wechselt das System, Plan neu prüfen.

Gemeinsame Regeln für beide

Geschlossene Kreise, dokumentierte Längen, lesbare VL/RL-Zuordnung, Wandabstände, ehrlicher Hinweis „Vorentwurf“. Messprotokoll schlägt Bauchgefühl.

Nutzen Sie den Online-Planer für die Geometrie und lassen Sie System und Hydraulik vom Fachbetrieb freigeben.
