Fußbodenheizung-Verlegeplan zeichnen: Schritte ohne CAD
Sie brauchen keinen professionellen CAD-Arbeitsplatz, um einen brauchbaren geometrischen Vorentwurf zu zeichnen. Mit klarem Ablauf und einem Online-Planer kommen Sie schnell zu einem lesbaren Plan.
Aktualisiert: 2026-08-10

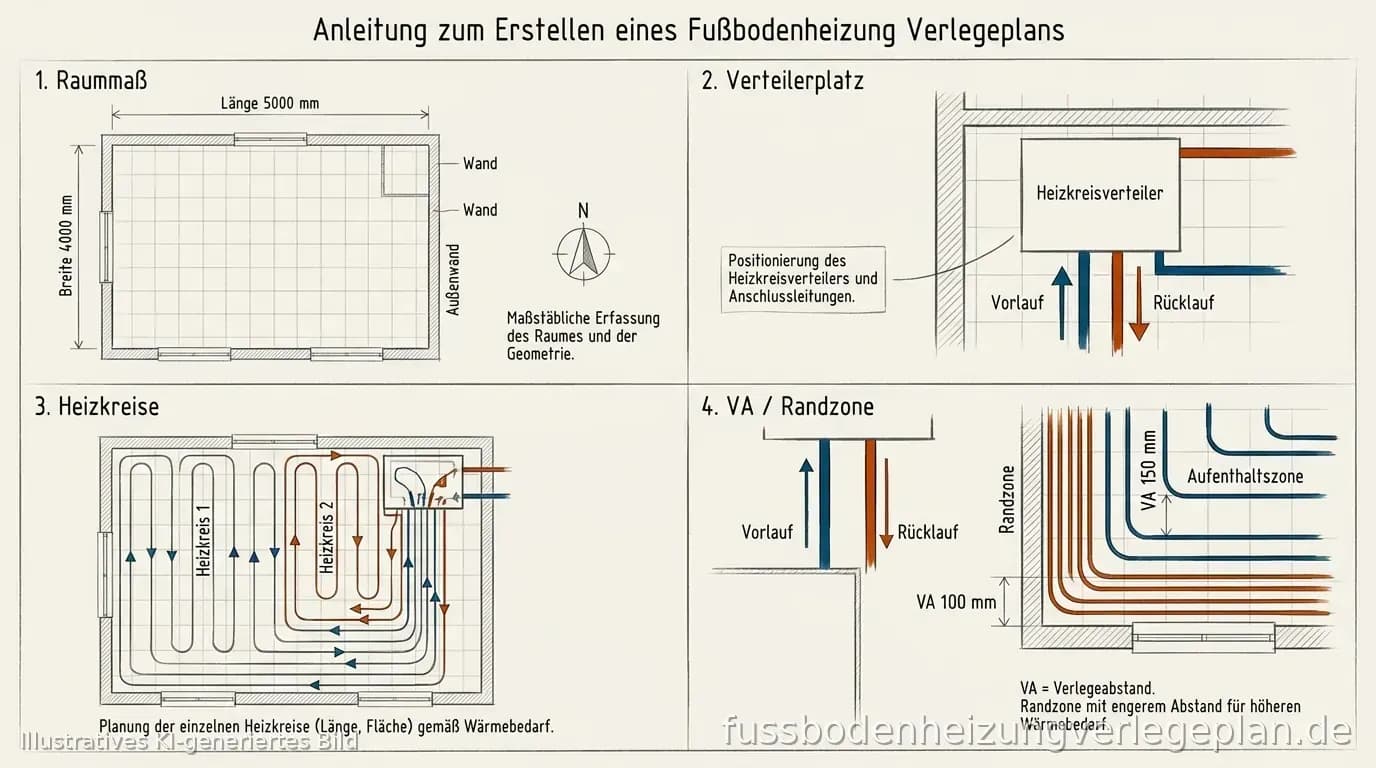

Schritt 1–2: Aufmaß und Randbedingungen
Messen Sie Länge, Breite, Nischen, Türlaibungen und feste Einbauten. Notieren Sie Aufbauhöhe, geplanten Belag und ob Nass- oder Trockensystem vorgesehen ist. Ohne diese Daten zeichnen Sie Fantasie.
Klären Sie die Verteilerposition grob (Wand und ungefähre Lage). Sie bestimmt den Anbindekanal und oft die sinnvolle Verlegerichtung. Bei Sanierung: Hindernisse und geringe Höhen im Beitrag zur nachträglichen Fußbodenheizung mitdenken.
Entscheiden Sie den Planungsstatus: „geometrischer Vorentwurf“ oder bereits abgestimmte Ausführungsgrundlage. Schreiben Sie den Status auf den Plan – das verhindert falsche Erwartungen.
Schritt 3–5: Muster, Abstände, Kreise
Wählen Sie Verlegemuster (z. B. Doppelmäander oder Mäander) und Verlegeabstand. Zeichnen Sie zuerst die nutzbare Fläche nach Wandabstand, dann die Bahnen, dann die Anbindung. So vermeiden Sie schöne Schleifen ohne Anschluss.
Teilen Sie die Fläche in Kreise, sobald Längen den Richtwert erreichen. Beschriften Sie jeden Kreis. Nutzen Sie ein Prüfprotokoll oder zumindest gemessene Längen und Mindestbiegeradien, statt nur „ungefähr“ zu skizzieren.
Online-Planer beschleunigen genau diese Schritte: Rechteck, VA, Muster, Verteilerwand, Druck/PDF. Handskizze bleibt möglich – dann Maßstab und Legende nicht vergessen.
Schritt 6–7: Prüfen und übergeben
Prüfen Sie: geschlossene Kreise, keine unzulässigen Überschneidungen, realistische Radien, dokumentierte Längen, lesbare Vorlauf/Rücklauf-Zuordnung. Lassen Sie den Fachbetrieb gegenzeichnen oder kommentieren.
Übergabe: PDF/Druck, Dateiname mit Raum und Datum, optional Fotos nach dem Verlegen. Abweichungen eintragen. So wird aus der Zeichnung eine Dokumentation – siehe auch Pflicht und Verantwortung.
Nicht versuchen, Heizlast, Hydraulik und Estrichfugen „mitzuzeichnen“, wenn Sie dafür keine Grundlage haben. Besser ein ehrlicher Geometrieplan plus offene Punkte-Liste.
Häufige Zeichenfehler
Kein Maßstab, fehlende Kreisnummern, VA nur im Kopf, Verteiler „irgendwo“, Randzone vergessen, Zuschnitte um Inseln nicht eingezeichnet. Jeder dieser Fehler kostet Zeit auf der Baustelle.
Zeichnen Sie lieber einen klaren Vorentwurf im Planer und iterieren Sie mit dem Betrieb – statt einer überladenen CAD-Datei, die niemand liest.
