Verteiler-Position planen: Wand, Offset und Anbindekanal

Wandwahl und Zugänglichkeit

Der Verteiler braucht Wartungszugang, Platz für Isolierung und oft eine Nische oder einen Schrank. Wohnästhetik und Technik konkurrieren – klären Sie die Wand früh mit Architekt und Heizungsbauer.

Zentrale Lage verkürzt Anbindungen; eine Wand am Ende eines langen Flurs verlängert alle Kreise. Der Plan macht diese Meter sichtbar, bevor gebaut wird.

Schall und Nachbarn: Pumpen- und Strömungsgeräusche nicht hinter dem Kopfende des Bettes vergessen. Das steht selten im Geometrieplan, entscheidet aber über Akzeptanz.

Offset entlang der Wand

Nicht jeder Verteiler sitzt in der Wandmitte. Ein Offset von 30–70 % der Wandlänge verschiebt den Anbindekanal und die Portlage. Im Online-Planer stellen Sie Wand und Position ein und sehen sofort die Geometriefolge.

Türlaibungen, Steigleitungen und Elektroverteiler blockieren oft die Idealposition. Tragen Sie Hindernisse ins Aufmaß ein, bevor Sie den Offset „schön“ wählen.

Mehrere Verteiler in großen Wohnungen: Jeden Raumkreis eindeutig zuordnen und im Plan beschriften – sonst entsteht Chaos beim Abgleich.

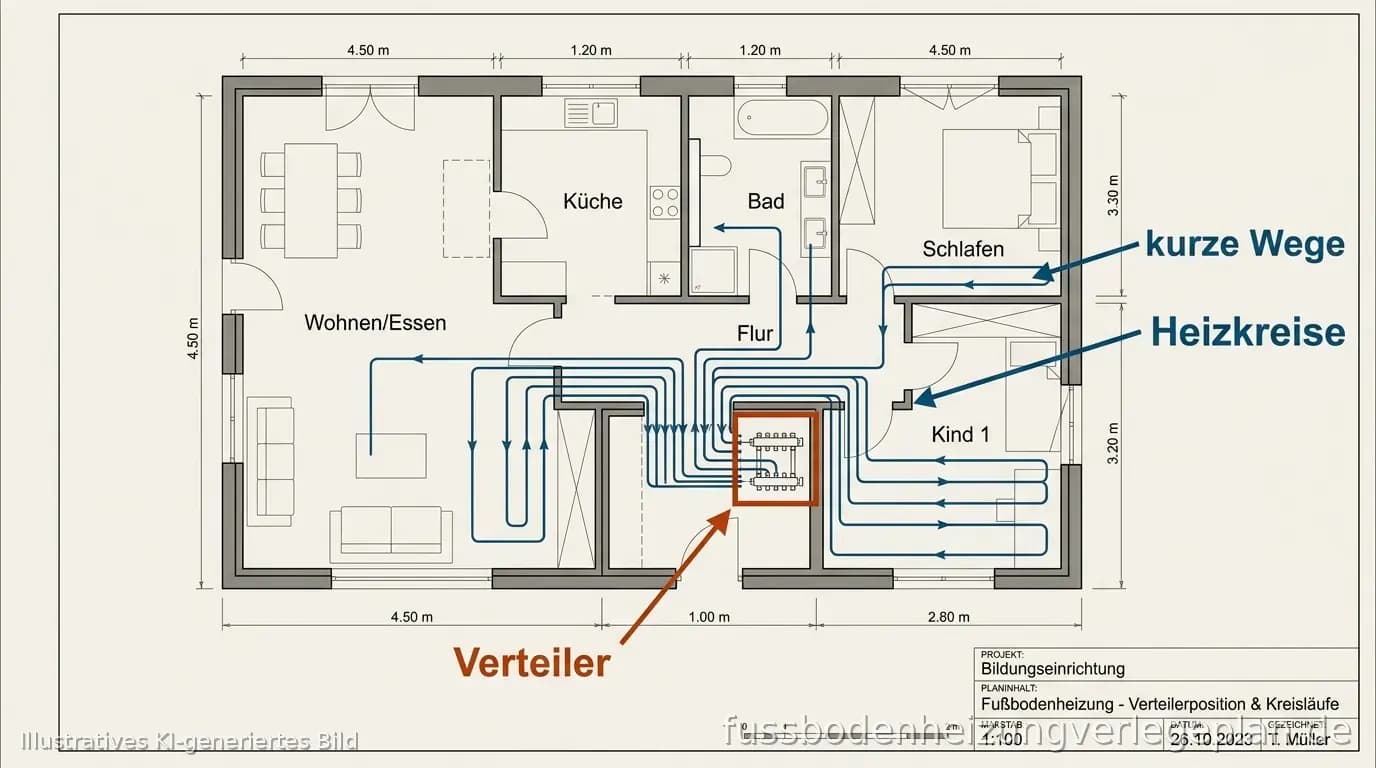

Anbindekanal statt Fächer

Ein wandparalleler Anbindekanal bündelt Zu- und Rückläufe auf wenig Tiefe. Aufgefächerte Einzelanbindungen fressen oft viel Nutzfläche ohne Rohr in der Wohnzone. Unser Geometriemodell bevorzugt den Kanal – genau deshalb lohnt der Vorentwurf.

Je mehr Kreise, desto mehr Spuren im Kanal. Dämmung der Anbindeleitungen im Aufenthaltsbereich kann nötig sein – Hinweis im Plan und Abstimmung mit dem Betrieb.

VL/RL-Ports und Farben: Beitrag Vorlauf und Rücklauf im Plan.

Arbeitsfolge

Technikwand klären → Offset schätzen → Vorentwurf mit Kanal → Längen prüfen → mit Betrieb vor Ort verifizieren → finalen Plan archivieren.

Nutzen Sie den Planer, um Varianten (linke/rechte Wand, anderer Offset) in Minuten zu vergleichen – statt erst auf der Baustelle zu merken, dass der Kanal zu tief wird.
